Як зробити лазерний рівень своїми руками

Лазерний нівелір призначений для визначення горизонтальності і вертикальності ліній і площин при зведенні будівельних конструкцій і виконанні обробки. За допомогою цього приладу геометрію елемента можна дотримати з великою точністю. Це важливо для міцності і довговічності споруджуваного об'єкта. Але не завжди є можливість придбати промисловий прилад. Однак умілий майстер здатний створити лазерний рівень своїми руками. Розглянемо, як це зробити, і чи можна відремонтувати зламаний нівелір в домашніх умовах.

Що таке лазерний рівень

У корпусі цього інструменту встановлені світлодіоди, які є джерелами лазерного випромінювання. За допомогою яскравої світиться лінії можна провести розмітку якого об'єкта як в горизонтальній, так і у вертикальній площині. Причому з цією роботою з легкістю впорається одна людина.

Лазери бувають трьох типів:

Призмові прилади створюють лінійну променеву проекцію. При зіткненні світиться лінії з перешкодою пристрій фіксує дані і показує потрібну розмітку. Подібні нівеліри обладнані системою автовирівнювання, необхідної для компенсації похибки до 6 °. Кут проектування лазерного променя не перевищує 120 °.

Призменний лазери має невелику дальність дії променя – в середньому від 10 до 50 м.

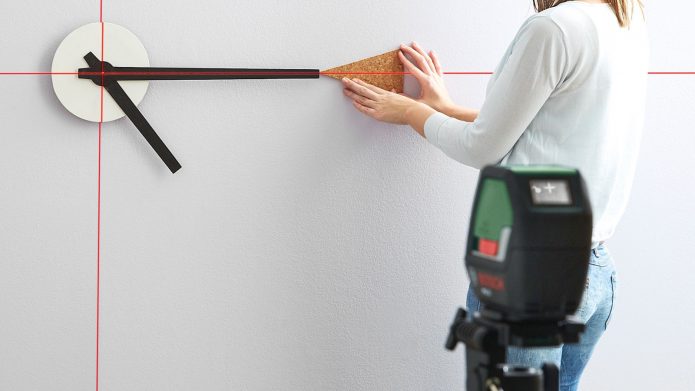

Призменний лазерний рівень дозволяє отримати горизонтальну і вертикальну площині, що перетинаються під прямим кутом

Ротаційні апарати відносять до професійних інструментів. Вони обладнані точковими лазерними пристроями, але не фіксованими, а обертаються з регульованою частотою. Призначені для проведення розмітки на дуже великих площах, наприклад, на будмайданчику. Ротаційний нівелір може проектувати площину на 360 °.

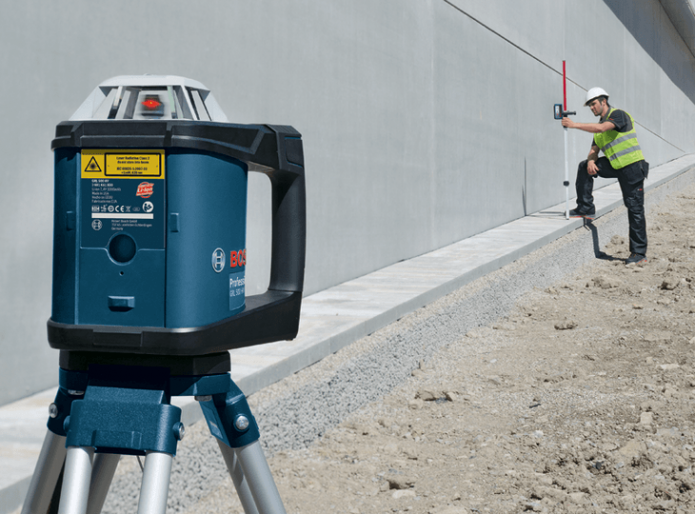

Ротаційні рівні відрізняються більшою дальністю дії лазерного променя – від 200 до 500 м.

Встановивши ротаційний нівелір посередині приміщення, можна відзначити всі необхідні точки по всьому периметру

Точковий рівень влаштований найпростіше: лазерний пристрій чітко зафіксовано, а за ним розташовується лише фокусуються лінза. Вона спрямовує світловий потік в одну точку. Налаштовують прилад вручну. Такі нівеліри обладнають одним або декількома лазерами. В останньому випадку вони спрямовані в різні боки, що дає можливість перенесення розмітки з декількох площин – стін, підлоги і стелі великої площі. Кут проектування лазерного променя не перевищує 160 °.

Робочий діапазон точкового рівня – від 15 до 50 м в залежності від моделі.

Компактний і універсальний точковий лазер призначений для будь-яких нівелювальних робіт на невеликих відстанях

Для чого потрібен прилад

Призначення лазерних пристроїв різноманітно. Вони необхідні при наступних видах робіт:

• розбивка території та встановлення обладнання з контролем положення по горизонталі і вертикалі;
• розмітка і визначення напрямку;
• поверхневе вирівнювання підлоги, стін і стелі;
• облаштування бетонної стяжки і збірка статей з регульованим рівнем;
• проведення комунікаційних магістралей;
• установка перегородок і підвісних аксесуарів;
• монтаж сходових прольотів.

В останньому випадку використовується така здатність приладу, як розмітка похилих площин. Наприклад, необхідно змонтувати перила на сходовому прольоті. Зафіксувавши на ньому нівелір з лазером, простіше провести монтаж перил паралельно маршу.

Зрозуміти, як використовувати нівелір, можна на прикладі поширених будівельних і ремонтних робіт.

Вирівнювання статевих, стінових і стельових поверхонь

При проведенні подібних робіт знадобляться додаткові контрольні позначки. Потім направляють промінь лазера уздовж площини.За мітках переставляється лазер для більш точного визначення рівності поверхонь.

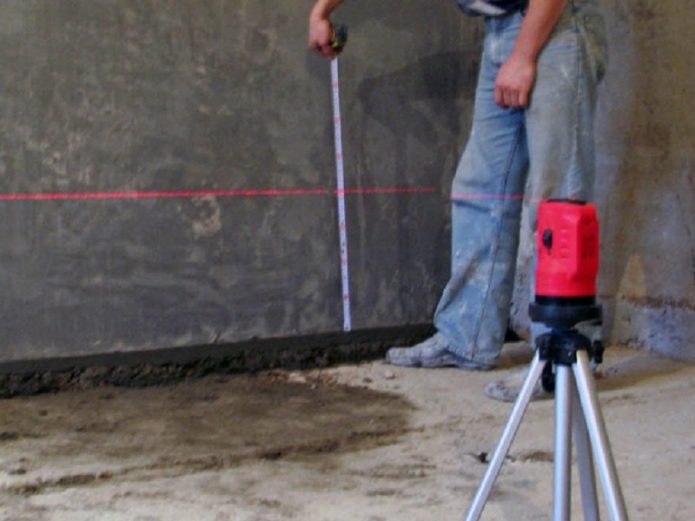

При використанні лазерного нівеліра і отриманні однакових даних підлогу виходить абсолютно рівним

Укладання керамічної плитки

Для подібних робіт краще взяти апарат з функцією перехресного проектування променів в горизонталі і вертикалі. Завдяки їм навіть початківець майстер зможе бездоганно викласти кахель.

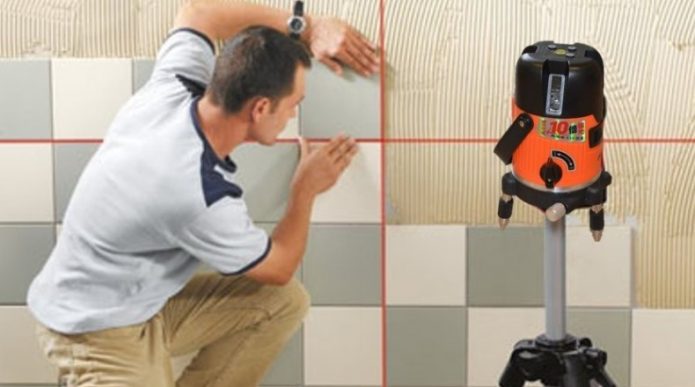

Перетин ліній рівня виставляють на центр передбачуваних швів

Поклейка шпалер

Сам по собі процес наклеювання досить легкий, але використання нівеліра дозволяє зробити хід робіт ще простіше. Орієнтуючись по лазерному променю, що проектуються на стінку, набагато зручніше вирівнювати шпалерні полотна.

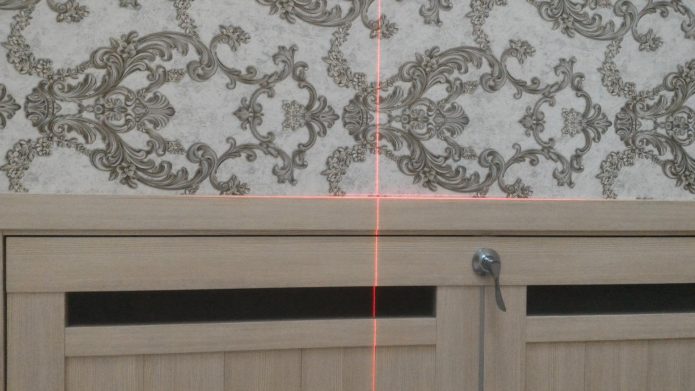

Горизонтальна проекція посприяє правильному наклеювання жолобників і бордюрів

Складання корпусних меблів

Навіть при наявності рівних стінок в будинку, що досить нечасте явище, інтер'єр можуть зіпсувати криво навішені шафки, полички та інші навісні аксесуари. А за допомогою лазера, що створює кругову лінію рівня, відразу буде видно, як встановити підвісну меблі без перекосів.

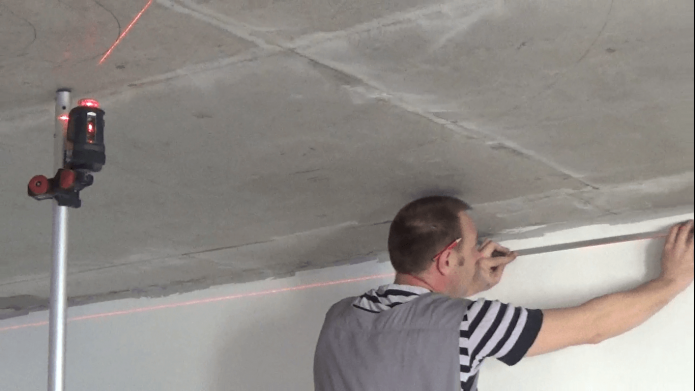

Горизонтальний промінь лазерного нівеліра допоможе при монтажі карнизів для штор

перепланування

Будівник площин дозволяє спростити подібний процес. Для визначення точного розміщення стінок з гіпсокартону і перегородкових елементів потрібно встановити лазер так, щоб його проекція на підлогу, стіни і стеля була міткою для задуманої перегородки.

При монтажі металоконструкцій під гіпсокартонну стіну лазерний рівень встановлюють на підлозі, направляють промінь вгору, щоб він розмістив лінію установки профілю

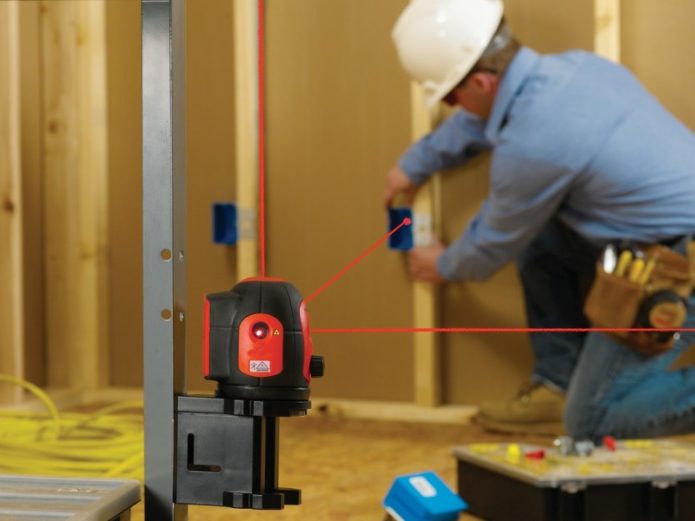

Простий пристрій можна застосовувати поза приміщеннями лише в похмуру погоду або в сутінках.

Якщо передбачається багато зовнішніх робіт (викопування траншей, проведення комунікаційних магістралей, пристрій фундаменту), краще обзавестися професійним будівником площин з променем, помітним при сонячному світлі.

Як зробити своїми руками

Ідея лазерного рівня своїми руками досить проста – указку монтують на рухомий майданчику. Застосування подібного механізму дозволяє провести розмітку, повертаючи його на одному рівні на 360 °.

Необхідні інструменти та матеріали

Крім лазерної указки, будуть потрібні наступні матеріали:

• клей;
• пилки по металу;
• лобзик;
• шматок рифленого пластика (наприклад, фара від велосипеда).

покрокове керівництво

Зробити лазерний рівень своїми руками з указки можна буквально за годину:

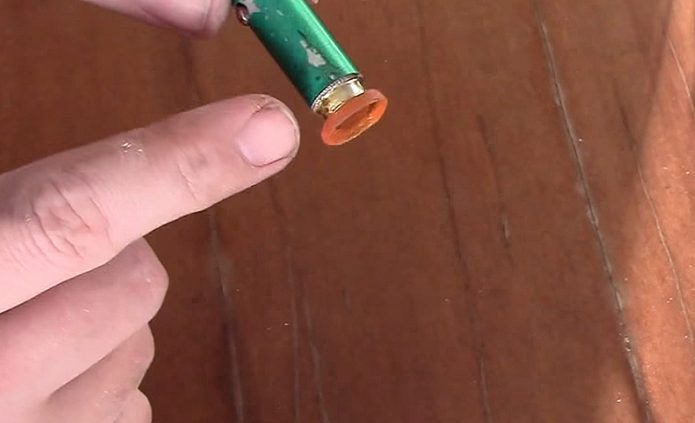

Вдосконалюємо указку. Відпилюємо її наконечник, залишаючи різьбову частину.

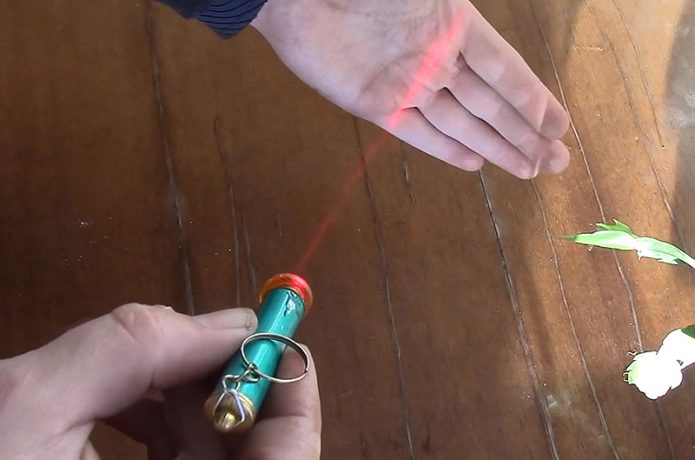

Лазерна указка випромінює точку

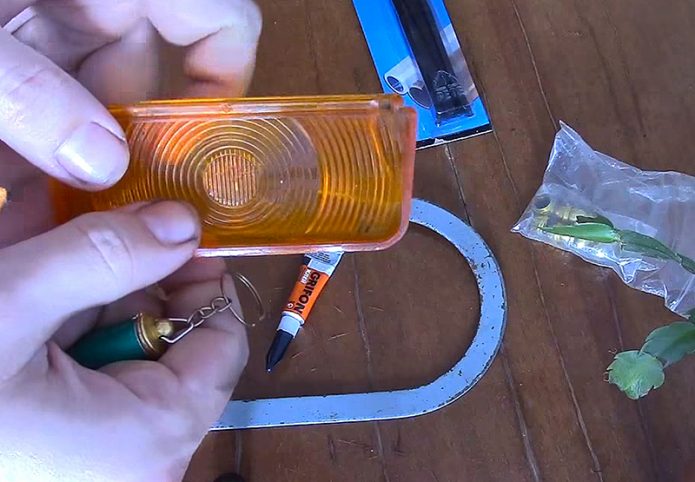

Якщо пропустити промінь указки через рефлёний пластик, вийде лінія

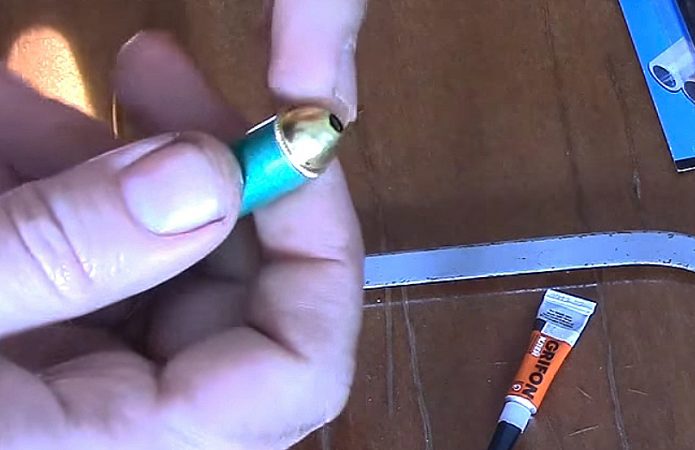

Місце склейки деталей можна додатково обмазати холодним зварюванням і обточити

Недосконалістю цього варіанту рівня є його одностороння рухливість – лише в горизонталі.

Лазерний рівень необхідно фіксувати перпендикулярно площині

При потребі нанесення розмітки не тільки по горизонтальному, але і по вертикальному рівню можна спробувати змонтувати більш досконале пристрій:

1. У дерев'яному стовпі просверливается отвір так, щоб вийшов довгий паз (або береться готова пластикова трубка). В отвір по центру вставляється і фіксується штир, болт або саморіз. Металовироби розташовуються капелюшком вниз з закріпленням клеїть складом.
2. На штир встановлюється широка шарнірна вилка. Щоб не допустити її розхитування і прокручування, між нею і стійкою встановлюють прокладку з гуми. В вилку поміщається підставу із пластику або дерева. Крізь нього проходить гвинтовий кріплення, що фіксує заготовку на обох сторонах вилки.

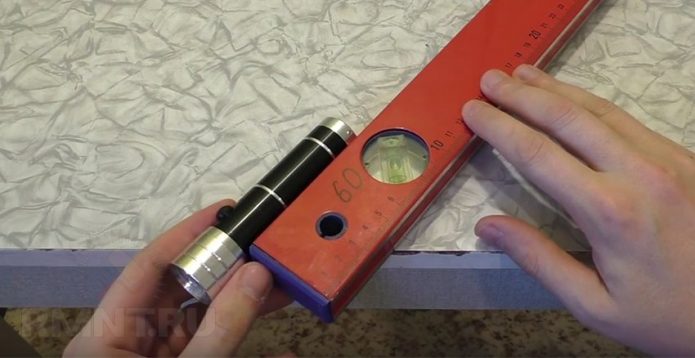

3. На підставі фіксується будівельний рівень і вдосконалена указка.

Подібний тип збірки дозволяє пристрою змінювати розташування лазера по вертикальному напрямку. Якщо проявити кмітливість і підібрати підходящу вилку, реально зібрати пристосування з оборотом по вертикалі на 270 °.

Потрібно враховувати, що чим більше розмір вилки, тим ширше буде потрібно заготовка для створення стійкого становища.

Це пристрій розбірні. Для стійкості підстави потрібно знайти вилку з шарнірної частиною потрібного перетину.

Якщо через штекер відсутня, її можна виготовити своїми руками з міцного металопластикового кільця потрібного перетину.

Буде потрібно просвердлити три отвори: два з боків, навпроти один одного, а третє точно по центру між двома майбутніми «зубами» вилки. Потім кільце обрізається так, щоб вийшов півколо з трьома отворами.

Саморобний лазер можна модифікувати: накрутити на кріпильний гвинт звичайну гайку або «баранчик», що дозволяє швидко послабити і зафіксувати підставу, а також змінювати напрямок лазера вгору або вниз.

Відео: лазерний рівень своїми руками

Налагодження та калібрування

Після складання саморобного пристосування потрібно налаштування лазерного рівня своїми руками. Необхідно його перевірити – відкалібрувати на точність вимірювань. Щоб провести випробування, знадобиться додатковий бульбашковий рівень. Проводиться калібрування наступним чином:

1. Пристрій ставиться в центрі кімнати і на протилежних стінах робляться відмітки в точці перетину площин.
2. Нівелір переноситься до однієї зі стін на відстань приблизно півметра, робиться ще одна мітка над або під першою.
3. Прилад повертається на протилежну стіну, ставиться відмітка.
4. Змиритися відстань між відмітками на обох стінах і вираховується похибка.

Наприклад, різниця між мітками на першій стіні 4 мм, а на другий – 3 мм. В результаті похибка становить 1 мм. Якщо вона більша, то пристрій вимагає регулювання.

Вимірювальний прилад, зібраний самостійно, може розміщуватися на штативі або регульованому постаменті, що додасть виробу зручність і функціональність

Для проведення калібрування вертикалі відзначають дві точки у вертикальній площині і перевіряють мітки по бульбашкового рівня.

Якщо не помічено ніяких відхилень, то будівник площин готовий до роботи. При розбіжності в показаннях саморобний лазерний прилад регулюють, змінюючи місце розташування платформи або шарнірної вилки.

як відремонтувати

Через вихід з ладу механізму лазера він може показувати неправильний рівень або взагалі не працювати.

Саморобному пристосуванню потрібний ремонт:

• при поломки діода;
• при залипання або відмову кнопок і перемикачів;
• при збоях в роботі випромінювача, коли лазер не світиться або промінь дуже тьмяний.

Найчастіше ремонт лазерних рівнів потрібно після падіння приладу. При цьому збиваються настройки, що призводить до видачі пристроєм невірних показників.

Якщо потрібний ремонт саморобного лазера, необхідно розібрати пристрій і зібрати його заново. Якщо проблема в вказівкою, її простіше замінити новою.

Для того щоб уникнути ремонту саморобного лазерного рівня, важливо дотримувати акуратність при роботі з ним, особливо на вулиці.

Для вибудовування рівних площин на масштабних будівельних майданчиках створені промислові нівеліри з великим робочим діапазоном. Для дрібного ремонту можна зробити лазерний рівень своїми руками.
