Особливості електричних кінцевих вимикачів
Кінцевий вимикач (кінцевик) – пристрій, що подає сигнали при переміщенні виконавчих механізмів в крайнє або фіксує положення. Його ще називають кінцевим перемикачем. Наприклад, для обмеження підйому вантажів понад допустимої висоти на кранах монтують такі пристосування. Вони подають сигнал відключення до системи, припиняючи подачу напруги на контактор включає двигуна. Тобто його застосовують в якості обмежувача переміщення механізмів.
типи пристроїв
Дані пристосування фахівці розділили на три великі категорії, зокрема, вони бувають:
- механічними. Запускаються при контакті з важелем або коліщатком, при цьому контакти замикаються або розмикаються, подаються попереджувальні, можливо, керуючі сигнали.
- безконтактними. Спрацьовують при наближенні будь-яких металевих предметів або інших предметів, до яких налаштували комутацію.
- магнітними. Наводиться в дію наближенням на деяку відстань магніту. Їх називають також герконами.
Області застосування
Кожен кінцевий вимикач використовується в різних сферах життєдіяльності. щодо сфер застосування їх можна розділити таким чином:
- Захисні. Встановлюють з метою захисту механізму або персоналу від випадкових дій. Наприклад, клітина, що спускає робочих в шахту, не почне руху, поки всі двері повністю не закриються. Це важливо з точки зору безпеки.
- Функціональні. Відповідають за включення або відключення освітлення та інших електричних механізмів. Найпростіший приклад: включення світла в холодильнику при відкритті дверей.
Варто відзначити, що багато людей навіть не замислюються про те, наскільки часто їм доводиться стикатися з подібними механізмами:
- користуючись побутовою технікою;
- при їзді в автомобілі і в автопромисловості;
- купуючи меблі;
- в виробничому процесі для вирішення різних завдань технологічного характеру.
Конструктивні особливості
Концевики електричні мають в своєму складі такі компоненти:
- Корпус. Випускається з діелектричних або струмопровідних матеріалів.
- Рухома частина, яка запускається за допомогою впливу на контактну групу. Контактна група відсутня в герконах і безконтактних агрегатах.
- Контактна частина. Може складатися як із замикаючих (нормально відкритих), так і спорогенезів (нормально закритих) контактів. Вибираючи, слід звернути увагу на показники струму і напруги, які потечуть по контактам, адже від них повністю залежить, наскільки довгим буде термін експлуатації перемикача.

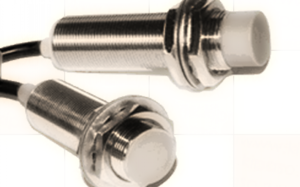

Група безконтактних пристроїв
Їх розробили на противагу механічним, вони більш досконалі. Працюють від транзисторних ключів, відкрите положення яких задає невеликий опір. Безконтактний запуск і відключення дозволяють виключити підгоряння контактів при розриві електроланок. Безконтактні комутатори можуть бути:
- Ємнісними. Взаємодіють з тілом людини. Коли наблизиться до нього, виникне електроємність, що запускає контур мультивибратора, розташований в середині. З подальшим наближенням ємність збільшується, а частота імпульсу падає. У таких елементів значна чутливість. Функціональність залежить від пластини, приєднаної до конденсаторів.
- Індуктивними. Такі електронні пристрої відповідають за переміщень магнітних матеріалів, оснащуються металевими або немагнітними сердечниками. Коли об'єкт спрацьовування пересувається, подаються електричні імпульси, що надходять на пороговий елемент, виходить сигнал про закриття / відкриття.
- Оптичними.Особливий підвид, у таких перемикачів є інфрачервоний світлодіод і транзистор, здатний вловити надходить сигнал. Оптика спрацьовує незалежно від рівня природного освітлення. Якщо світлодіодний промінь перерветься, фотоелемент буде закритий, а механізм виконання вимкнеться.
- Ультразвуковими. Тут не обходиться без кварцових звукових випромінюючих елементів. Вони також можуть виконувати роль датчиків руху або обсягу. При попаданні в зону їх дії зміниться амплітуда звукових сигналів деякої частоти, не розрізняє вухом людини.
Перемикачі безконтактного типу використовуються при виготовленні численних датчиків контролю сипучих матеріалів і рідин, дозаторів.

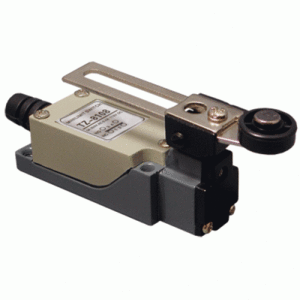

механічні концевики
У них різна конструкція, в залежності від галузі застосування. Їх прийнято розділяти на три великі групи:
У більшості випадків ними користуються металурги, будівельники і фахівці в галузі машинобудування. Додатково оснащуються гумовими ущільнювачами, до складу входить група замикаючих і спорогенезів контактів.

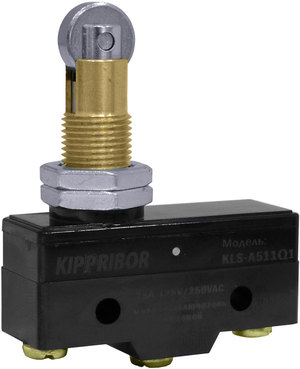

Одну підкатегорію називають мікровимикачами, принцип їх роботи збігається зі звичайними. Тільки габарити істотно менше. Робочий хід може становити всього кілька міліметрів, тому до складу конструкції включений невеликий важіль і ролик. Потрібна ретельна настройка спрацьовування.
Магнітні і автомобільні різновиди
Електромагнітні кінцеві вимикачі (герконові) взаємодіють з постійним магнітним полем. Складено з одного або декількох контактів зі спеціальними феромагнетиками. Якщо до них наближається магніт – замикаються і запускається сигнал до схеми управління. Головна перевага пристосувань в тому, що механічна дія відсутня повністю. Це істотно збільшує термін служби. Магнітні перемикачі виробляють в корпусах зі скла або пластику, їх розміри – дуже маленькі.
Автомобільні концевики – деталі систем освітлення і сигналізації. У їх конструкції тільки один висновок з можливістю підключення позитивного потенціалу. Негативна клема – корпус, що притискається до металевим компонентам кузова машин. При цьому важливо простежити, щоб частина кузова, де розташується пристрій, була повністю очищена від фарби.
Шпиндельні і пневматичні моделі
Шпиндельні пристрої обмежують хід механізмів або виступають колійними вимикачами в циклічному управлінні. Момент, що обертає механізм перемикає внутрішню контактну групу. Застосовують на лебідках і інших валах, що обертаються на невеликій швидкості. Оснащуються кількома контактними групами.
Пневматичні концевики – пристрої, що зупиняють надходження стисненого повітря або інших газів, після натискання на кнопку або важіль. Інша їх різновид спрацьовує, коли в системі досягнутий певний рівень тиску.
Фахівці нагадують: всі роботи з підключення та відключення вимикачів повинні проводитися при повній відсутності напруги. Перевірку виконують за допомогою покажчика напруги, а корпусу з металу піддають обов'язковому заземлення.
