Як правильно розібрати побутової праска Філіпс azur
Одним з неодмінних атрибутів в будинку є електричний праска. З давніх часів конструкція його постійно вдосконалюється. Починалося все з застосування підручних засобів – каменів, плашок, що підігріваються прихваток. Потім з'явилися праски, що працюють з використанням гарячого вугілля, спирту, газу. З 1903 року американець Ерл Річардсон почав випуск перших електричних приладів.
Конструкція сучасного електричного праски
Якщо праска перестав нагріватися, а гарантія вже закінчилася, можна спробувати полагодити його самостійно. Для цього необхідно знати, як правильно розібрати праску. Сучасні прилади відрізняються між собою в основному дизайном, а за конструкцією мають невеликі відмінності. Перерахуємо складові частини:
Корпус: задня кришка, верхня кришка.- Підошва з Теном.
- Водяний резервуар, камера парогенератора, водяна магістраль, випарник парового удару, водяні і парові форсунки, помпа м'якого пара.
- Заливальне кришка.
- Кнопки – м'якого пара, парового пара, крапельного зволоження.
- Терморегулятор з ручкою установки температури.
- Термозапобіжник.
- Клемна колодка.
- Індикатор – вкл / викп.
- Мережевий шнур з вилкою.
- Шарнір мережевого шнура.
- Електронна плата.
- Взаємодія цих справних вузлів забезпечує нормальну роботу праски.
Можливі переборні несправності
Починати пошук несправності треба з перевірки мережевого шнура. Він під час прасування постійно піддається скручуванню. Для перевірки цілісності дроти і вилки необхідно скористатися мультиметром в режимі прозвонки. У разі обриву ланцюга потрібно купити новий.
Потім перевіряється цілісність Тена, Який знаходиться в так званій підошві, найважча деталь. Перевіряється шнур і на цілісність ланцюга.
Якщо у вас вже є досвід ремонту, то перевірити ТЕН, біметалічний регулятор і термопредохранитель можна з клемної колодки. Щоб її побачити потрібно, зняти тільки задню кришку. Якщо перегорів ТЕН, то потрібно визначиться, що вигідніше – замовляти підошву даної моделі або купувати новий прилад. Несправний біметалічний регулятор і термопредохранитель можна замінити самим.
Поетапна розбирання пристрою

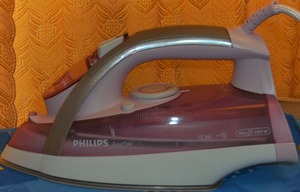

Виробники, в тому числі Філіпс, постійно працюють над ускладненням конструкції, щоб утруднити самостійну розбирання. Але народні умільці знаходять вихід і в цьому випадку. Ось приклад того, як розібрати праску philips azur:
Знімають ручку установки температури.- Знімають задню кришку (можливо, разом з верхньою вставкою).
- Знімають наконечники проводів, з контактною колодки.
- Знімають ручку.
- Знімають водяний бачок, помпу м'якого пара, парового удару і краплинного зволоження.
- Знімають корпус парогенератора.
- Знімають кожух терморегулятора (якщо є).

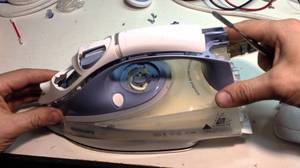

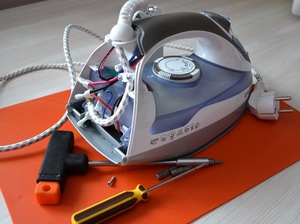

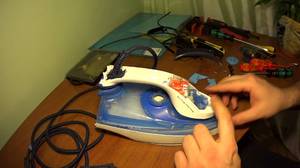

Розбирання праски philips починається з відкручування шурупа на задній кришці. Він може бути прикритий заглушкою. Далі, зняти кришку з шарніром мережевого шнура. Потім відкрутити два шурупа з торця, які були під кришкою, один зверху і два знизу. Ще один спереду під кришкою, де заливається вода. Після цього знімаємо верхню накладну частину ручки. Якщо накладка з засувками, акуратно, за допомогою ножа або викрутки обережно відсунути їх і підняти накладку ручки.
Під нею розташована електронна плата управління. Якщо вона закріплена, то відкручуємо шуруп кріплення.
Щоб не заплутатися при складанні, бажано записати або зняти на камеру процес розбирання. З клемної колодки знімаємо дроти. Все зняте відсуваємо вбік. Тепер треба зняти ручку регулятора температури. За допомогою ножа і викрутки піднімаємо її вгору. Знімаємо основну частину ручки. Під нею знаходиться камера парогенератора і підошва з Теном. Необхідно відкрутити два болтика ззаду і один спереду і зняти парокамеру.

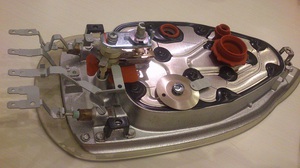

Тепер є доступ до регулятора температури, термозапобіжника і нагрівального елементу. У цій частині накопичується багато різної бруду, яка негативно впливає на роботу праски. Всю поверхню потрібно добре почистити. Перевірити і при необхідності прочистити всі водяні і парові канали підошви.
Здійснити перевірку електронної плати, на якій знаходиться датчик руху складніше. Тут потрібен навик ремонту електронної техніки. Якщо плата не залита епоксидкой, візуально визначити, де знаходяться два кінця від датчика, і продзвонити їх.
Стан ланцюга залежить від вертикального або горизонтального положення плати. Після перевірки цілісності знятих деталей можна приступити до складання праски в зворотній послідовності.
