Як підрозділяються електрозахисні засоби: детальна характеристика

Під електрозахисними маються на увазі кошти, використання яких знижує або не допускає дію на працівників небезпечних факторів виробництва. За характером використання електрозахисні засоби поділяються на прилади для особистої або колективної захисту. Елементи конструкцій електроустановки (заземлюючі ножі, огорожі), які виконують захисну функцію, сюди не відносяться.

Загальні відомості

Засоби електрозахисту – це перевозиться або переносний обладнання, яке служить для захисту робітників від ураження електромагнітним полем, дією електродуги і електричним струмом. Електрозахисні засоби поділяються на допоміжні і основні.

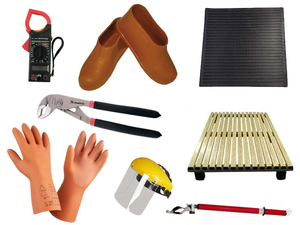

До загальних електрозахисних засобів відносяться:

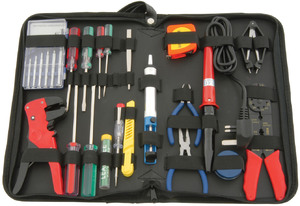

• ізолюючі пристосування з проведення ремонтних робіт під напругою понад 1000 вольт і слюсарний інструмент з ізолюючими ручками для роботи в електричних установках напругою до 1000 вольт;

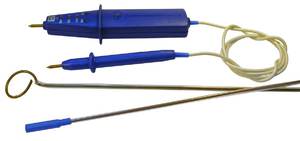

• покажчики напруги;
• екранують набори;
• ізолюючі підставки і підкладки, рукавиці, килими, калоші;
• знаки безпеки;
• ковпаки та огороджувальні пристрої;
• переносні заземлення.

Крім цього, можна використовувати індивідуальний захист: каски, окуляри, рукавиці, протигази, страхувальний трос і монтажний пояс.

Основні пристосування

Основними є кошти, у яких ізоляція тривалий час може витримувати напругу електричної установки, а також ті пристосування, які дають можливість торкатися струмоведучих елементів. Вони випробовуються під напругою з урахуванням відповідної електроустановки, в якій використовуються.

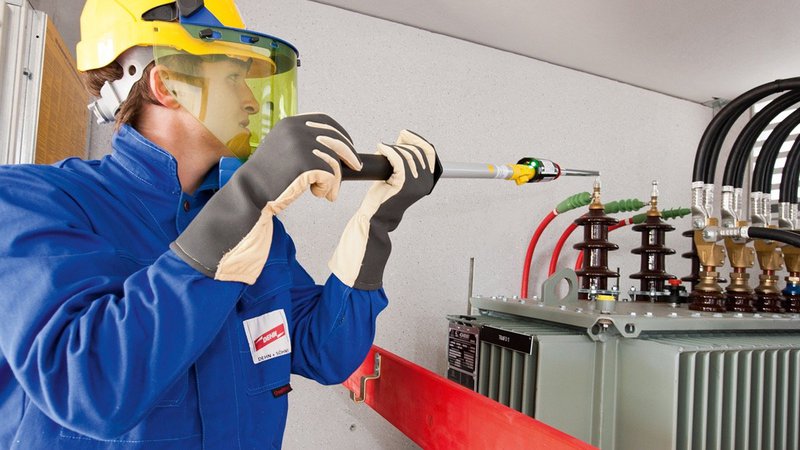

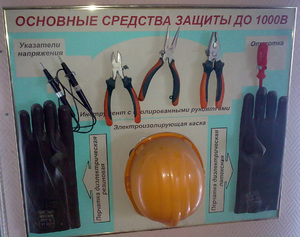

До основних пристосуванням для роботи з напругою понад 1000 вольт відносять: вимірювальні кліщі, штанги, ізолюючі засоби (майданчики, драбини, троси, тяги). Основними захисними пристосуваннями в установках до 1000 вольт є штанги, ізолюючі кліщі, рукавички, слюсарний інструмент з ізолюючими ручками і покажчики напруги.

Ізолюючі елементи повинні бути виготовлені з матеріалів зі стійким діелектричним коефіцієнтом (з ебоніту, порцеляни, пластику, гетинакса).

Матеріали, які вбирають вологу (наприклад, деревина), повинні покриватися влагоустойчивим складом і мати поверхню без подряпин, відшарувань і розколів.

додаткові пристрої

Допоміжні пристосування доповнюють основне обладнання, а також потрібні для захисту від напруги дотику і самостійно не можуть при цьому захистити від ураження електрикою. Для електричних установок понад 1000 вольт застосовуються:

• екранують набори;

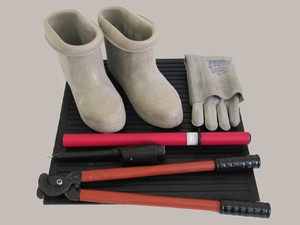

• діелектричні килимки, рукавиці, калоші, ковпаки;
• переносні заземлення;
• ізолюючі накладки;
• знаки безпеки;
• захисні конструкції.

До допоміжних пристосувань в установках до 1000 вольт відносяться переносні заземлення, діелектричні килимки і калоші, знаки безпеки, огороджувальні конструкції, ізолюючі прокладки.

способи комплектації

Робітники, що обслуговують електричні установки, повинні бути забезпечені електрозахисними засобами, які забезпечують безпеку. Всі кошти треба передбачити в якості інвентарю в цехах електростанцій і розподільних приладах, на трансформаторних станціях і підстанціях або можуть знаходитися в інвентарному майні пересувних лабораторій, оперативних або централізованих ремонтних бригадах.

Інвентарні кошти розподіляються між об'єктами і ремонтними бригадами з урахуванням системи організації експлуатації, правилами комплектації і місцевих вимог. Ця комплектація зобов'язана фіксуватися в списках, які затверджує головний інженер організації.

Відповідальність за забезпечення електричних установок випробуваними засобами, виконання оглядів, створення резерву та організацію зберігання, поповнення запасу, утилізацію непридатних приладів несуть майстер ділянки, начальник електромережі, підстанції, цеху, під контролем яких знаходяться відповідні електричні установки, а в загальному по організації – головний інженер . Робітники, які отримали кошти в індивідуальне використання, зобов'язані відповідати за їх правильну роботу і своєчасну утилізацію.

Під час визначення непридатності засобів, які були отримані для окремої електричної установки, співробітники зобов'язані в негайному порядку їх вилучити, сповістивши про це начальника, який відповідальний за інвентар, і зробити відповідний запис в оперативній документації або в обліковій книзі.

особливості зберігання

Всі захисні пристрої, які знаходяться в експлуатації і в резерві, повинні зберігатися і транспортуватися з умовою забезпечення їх робочого стану та придатності до експлуатації без попередніх робіт по відновленню. Тому гроші мають захищатися від деформацій, забруднень і попадання вологи:

1. Електрозахисні засоби потрібно зберігати в закритих приміщеннях.
2. Запасні гумові вироби зберігаються в сухому, темному і теплому приміщенні з температурою 20-23 ° C.
3. Експлуатовані гумові вироби повинні зберігатися в спеціальних ящиках, окремо перебуваючи від інструменту. Вони зобов'язані захищатися від дії бензину, хімічних складів, які руйнують гуму, а також від прямих променів сонця, і бути далеко від приладів опалення.
4. Зберігання звичайних штанг можна виробляти виключно в горизонтальному стані.
5. Ізолюючі штанги повинні зберігатися вертикально підвішеними або знаходяться в стійках не торкаючись стіни.
6. Вимірювальні кліщі потрібно розміщувати в футлярах.
7. Ізолюючі кліщі потрібно зберігати на спеціальних полицях так, щоб вони не стикалися зі стіною.
8. Протигази треба зберігати в сухих приміщеннях в призначених для цього футлярах або сумках.
9. Спеціальні ділянки для розвішування заземлений повинні бути забезпечені номерами з урахуванням номерів безпосередньо приладів.

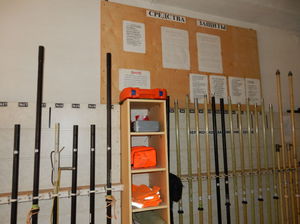

10. У приміщеннях для зберігання потрібно мати список електрозахисних засобів, кронштейни або гаки для кліщів, штанг, знаків безпеки, заземлений. А також шафи і полиці для бот, рукавичок, ізоляційних килимків, калош, накладок, ковпаків, рукавиць, окулярів, монтажних тросів і поясів, покажчиків напруги, протигазів.
11. Засоби, які знаходяться в експлуатації, зберігаються в спеціальних місцях біля входу в приміщення або на щитках керування.
12. Ізолюючі пристосування для експлуатації під напругою треба зберігати в провітрюваному і теплому приміщенні, під час транспортування їх необхідно запаковувати в футляри. Перед використанням ізолюючого приладу його протирають ганчір'ям, а під час експлуатації забороняється допускати потрапляння вологи. Якщо пристосування відсиріли, то їх піддають просушування і додатковим випробуванням.

Контроль стану і облік

Все експлуатовані електрозахисні прилади й монтажні пояси повинні бути пронумеровані (виключення складають підставки, килимки, знаки безпеки). Нумерація проводиться на підстанції або електричної мережі окремо для всіх різновидів електрозахисних засобів. Якщо пристрій має кілька елементів, то номер повинен бути вказаний на всіх частинах.

На підстанції, в цехах електростанції, в лабораторіях потрібно вести книги змісту і обліку, в яких вказуються номера, назви, дати регулярних випробувань та оглядів, місце знаходження. Пристосування, які знаходяться в індивідуальному використанні, теж описуються в книзі з позначкою дати і часу видачі, а також підписом працівника, який отримав їх.

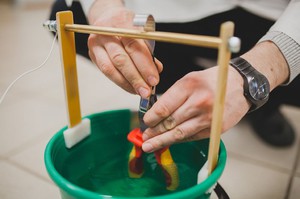

Під час експлуатації захисні засоби треба піддавати періодичним приймально-здавальних випробувань. Результати випробувань повинні бути занесені в книгу лабораторії, яка проводила їх. Зразок ведення книги не регламентований.

На всі засоби після випробувань встановлюється спеціальний штамп. Він зобов'язаний бути чітко видно. Штамп або наносять фарбою, або вибивають, або приклеюють до изолирующему ділянці. Якщо пристосування має кілька елементів, то штамп встановлюється лише на одній частині. На засобах електрозахисту, які при випробуванні були визнані несправними, штамп закреслюється червоною фарбою.

Правила експлуатації

Використовувати ізолюючі засоби необхідно тільки з урахуванням їх безпосереднього призначення з напругою не більше того, на яке прилад розрахований.

Основні засоби можна використовувати у відкритих або закритих системах, а також на повітряних лініях передач виключно в суху погоду. Заборонено їх застосування в сиру погоду. Для відкритих розподільних систем в сиру погоду використовуються спеціальні пристосування, розроблені для цих цілей. Експлуатація, випробування і виготовлення цих засобів необхідно виконувати з урахуванням ГОСТу, інструкції та технічних умов.

Перед будь-яким використанням захисного обладнання співробітники повинні:

• визначити по штампу, для якої напруги використовується це пристосування і не завершений чи термін випробування;
• перевірити справність, а також почистити і витерти від пилу захисний засіб. Гумові вироби перевіряються на наявність проколів.

Використання електрозахисних засобів, у яких закінчився термін випробування, заборонено, оскільки вони є непридатними.

різновиди випробувань

Після виготовлення захисні пристосування повинні бути схильні до типовим і приймально-здавальних випробувань. Основні види випробувань:

1. Приймально-здавальні – контроль виготовлених виробів, який проводиться виробником під час прийому продукції.
2. Типові – контроль виробів, який проводиться після змін в технології виробництва, рецептури або конструкції, для визначення доцільності та ефективності цих заходів.
3. Під час використання все кошти схильні до позачергових експлуатаційних випробувань.
4. Періодичні випробування – контроль виробів, що проводиться в терміни, регламентовані у відповідних документах.
5. Позачергові випробування проводять після ремонтних робіт, які могли позначитися на характеристиках обладнання. Обсяг цих випробувань проводиться з урахуванням характеру поломки і особливостей ремонту.

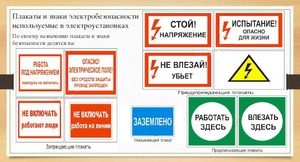

Класифікація плакатів

З урахуванням основного призначення плакати діляться на наступні основні групи: заборонні, попереджувальні, вказівні і розпорядчі. За способом використання вони можуть бути переносні і постійні.

Переносні плакати виготовляються з пластика, дерева або картону. Постійні робляться з листової сталі, пластикових матеріалів або за допомогою нанесення фарби на різні поверхні через трафарет. Для ОРУ можуть бути виготовлені плакати з різними пристроями (гаки, зажим, трос) для їх кріплення на ділянці установки.

Попереджувальні плакати потрібні:

• для вказівки ділянки, який підготовлений до роботи, для забезпечення загальних заходів безпеки;
• для заборони експлуатації комутаційних пристроїв, під час помилкового включення яких на ділянку, де знаходяться робочі, може подаватися електрику;
• для попередження про наближення до частин, які знаходяться під електрикою.

Кожна людина, яка працює з електрикою, повинен бути обов'язково укомплектований необхідними засобами електрозахисту з урахуванням різновиду проведення робіт. При цьому необхідно не забувати, що весь інвентар зобов'язаний пройти огляд під напругою перед початком експлуатації.

Перед будь-яким виконанням робіт потрібно обов'язково перевірити інструмент на наявність несправностей.
