Схема підключення терморегулятора, як підключити термостат

Давно стало актуальним питання обігріву свого житла. Тепер багато користувачів переходять в центрального опалення на автономне: електричне і газове. Обігрів електрикою може здійснюватися за допомогою котла з опалювальною системою, у вигляді з'єднаних між собою батарей з теплоносієм, за допомогою конвекторів та із застосуванням теплої підлоги.

Система електричного опалення

Такий вид опалення має ряд переваг:

• можливість самостійного вибору бажаного температурного режиму;
• ймовірність економії коштів при наявності багатотарифного лічильника електричної енергії;
• відсутність необхідності очікування початку або закінчення опалювального сезону. Власник «автономки» сам приймає рішення про включення або відключення свого опалення;
• Такий вид опалення не робить шкідливого впливу на навколишнє середовище у вигляді продуктів згоряння, як при газовому опаленні.

Для створення зручного мікроклімату необхідно регулювання тепла, що виділяється обладнанням. Для цього застосовуються терморегулятори з термостатом. Сучасні електроопалювальними приладами мають широке розмаїття: котли, конвектори, теплі підлоги. Багато з опалювальних котлів мають вбудований програматор (добовий, тижневий), здатний регулювати температуру в приміщенні за встановленою користувачем програмі. Але часто складається ситуація, коли куплений бюджетний обігрівач, в функції якого не входить контроль температурного режиму. В основному вбудований регулятор контролює тільки температуру носія. Для контролю за температурним режимом приміщення застосовуються терморегулятори.

види терморегуляторів

За конструктивним рішенням можна виділити 2 основні категорії:

• терморегулятори механічні;
• електронні регулятори.

механічний прилад

Як приклад механічного регулятора можна привести капілярний. Працює за принципом розширення рідини в капілярі при нагріванні. При досягненні заданої температури мембрана впливає на контакт, і той розриває ланцюг харчування опалювального приладу, відключаючи його від мережі.

Для того щоб зрозуміти, як підключити терморегулятор, необхідно розібратися, як працює схема котла. Підключити термостат можна не тільки до електричного обладнання. Сучасні газові котли теж можуть управлятися таким пристроєм. Розглянемо найпростіший приклад роботи котла. Сигнал від датчика температури носія надходить на реле управління опалювальним приладом. При досягненні заданої температури носія реле відключається. При цьому температура в приміщенні ніяк не контролюється. При підключенні в схему терморегулятора контроль за роботою обігрівача покладається на термостат, який стежить заданою температурою в приміщенні.

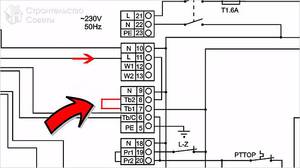

Розібратися, як підключити термостат не складе труднощів. Досить заглянути в паспорт опалювального приладу. Як правило, в схемі приладу виробником встановлюється перемичка, замість якої потрібно підключити контакти регулятора.

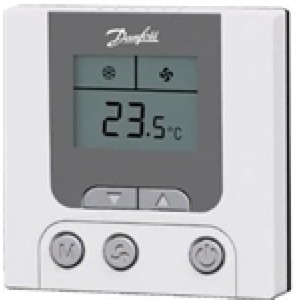

Електронний регулятор

Цей тип регуляторів за вартістю набагато перевершує механічні та по виконуваних функцій значно зручніше. Такий пристрій дозволяє встановлювати і регулювати температуру приміщення як протягом доби, так і за тиждень. Звісно ж можливість економії. Наприклад, в нічний час електроенергія набагато дешевше, ніж днем. Цим можна скористатися при програмуванні температурних циклів. При відсутності господарів будинку встановити більш прохолодну температуру.

Перебуваючи у від'їзді кілька днів порожню квартиру допустимо тримати на температурі нижче комфортної, а перед появою господарів будинку терморегулятор вийде на заданий в програмі підвищений режим по температурі.

Серед електронних приладів хочеться виділити два основних види:

• термостат провідний;
• бездротовий пристрій.

Схема підключення терморегулятора проводового однакова з підключенням механічного пристрою. Замість перемички в схемі підключаються контакти приладу. Сам регулятор за допомогою дротів виноситься на деяку відстань від джерела тепла і закріплюється в зручному місці. Таким чином, на контролі буде температура в місці його закріплення.

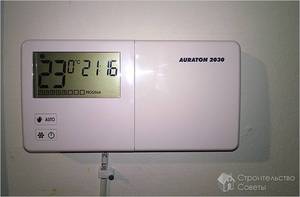

Для бездротового пристрою дроти не потрібні. Таке пристосування складається з двох частин:

• кімнатний термостат (вільно стерпний);
• приймальний пристрій.

Приймальний пристрій встановлюється безпосередньо біля пристрою опалення і включається в схему аналогічно провідний системі. Кімнатний термостат може перебувати в будь-якій точці приміщення-там, де буде контролюватися температура повітря. Можна поставити його на тумбочку біля ліжка і вільно управляти температурою. Зв'язок між цими двома елементами відбувається за допомогою радіохвиль.

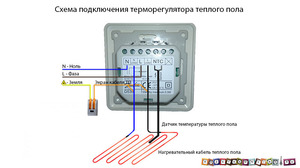

Аналогічним чином можна контролювати інші опаленням тепла підлога. Щоб зробити підключення термостата до кількох конвекторам, що знаходяться в окремих кімнатах, буде потрібно застосувати іншу схему:

• управління всіма конвекторами через один пускач;
• управління кожним опалювальним приладом окремо.

У першому випадку знадобиться пускач. Він буде управлятися одним терморегулятором: всі прилади будуть включатися і вимикатися одночасно.

У другому випадку знадобляться термостати в кількості, рівному числу опалювальних пристроїв. Кожен з них буде управляти одним конвектором. Цей варіант набагато дорожче, так як вартість кожного регулятора далеко не маленька, варіюється в межах обраного варіанту за принципом – чим краще, тим дорожче.
