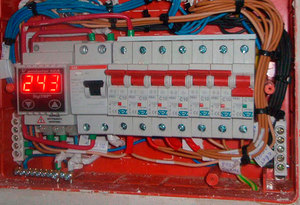

Як правильно підключити автомат в електрощитку

Автоматичні вимикачі використовуються для подачі електроенергії в ланцюг і її знеструмлення в автоматичному режимі при виникненні несправностей.

Найчастіше вони монтуються в розподільних щитках і забезпечують захист електроланцюзі від перевантажень.

Щоб правильно вибрати і підключити автомат, необхідно розбиратися в конструкції і технічні характеристики пристрою.

особливості конструкції

Автоматичний вимикач є досить складне електромеханічний пристрій. Деякі сучасні моделі оснащені блоками електронного управління. Але щоб грамотно підключити автомат в щитку, досить розібратися з конструкцією класичного приладу. Саме такий вид обладнання найчастіше використовується в побуті.

У верхній частині пристрою розташовані вхідні клема, жорстко з'єднана з нерухомим контактом. Нижня клема приєднана до біметалічною пластині, яка виконує функцію теплового роз'єднувача. Також до складу автомата входить соленоїд. Один з його контактів підключений до біметалічною платівці, а другий – до рухомого контакту.

У механізмі роз'єднувача рухливий контакт надійно зафіксований за допомогою пружини не тільки у вимкненому, але і у включеному стані. Завдяки цьому досягається швидка комутація, а також виключається сильне нагрівання контактів при дуговому або искровом розряді, який може з'явитися в момент розриву електричного кола. Механізм роз'єднання може спрацювати в наступних ситуаціях:

1. При включенні або відключенні автомата вручну.
2. Коли в ланцюзі струм перевищує номінальний показник, нагрівається биметаллическая пластина. В результаті вона згинається і впливає на важіль роз'єднувального механізму.
3. При виникненні в електроланцюзі короткого замикання в соленоїді під впливом струму індукується магнітний потік. Сердечник соленоїда втягується і, впливаючи на рухливий контакт, відключає ланцюг.

Всі автоматичні вимикачі оснащуються дугогасительной камерою. Вона містить добре ізольовані один від одного мідні або сталеві пластинки. Поява дугового розряду супроводжується утворенням сильного магнітного поля. Воно індукує в пластинах ЕРС, яке також створює власне поле, що має протилежний заряд.

Завдяки взаємодії двох полів дугового розряд втягується в пластинки, які ділять дугу на частини і охолоджують її.

Також в камері знаходиться отвір для виходу газів, що утворюються в момент горіння дугового розряду. Саме через появу електродуги при частих спрацьовування автоматичного вимикача його контакти можуть підгоріти.

критерії вибору

Перед тим як підключити автомат до проведення, необхідно правильно вибрати пристрій. Безумовно, перевагу варто віддавати продукції відомих брендів. Також важливе значення має показник номінального струму і частоти мережі. Однак є й інші характеристики, на які слід звернути увагу при виборі приладу.

номінальний електрострум

Це один з найважливіших параметрів автоматів, що показує максимальний струм, який може тривалий час проходити через прилад без його спрацьовування.

Коли показник електроструму перевищує номінальний на 13%, включається теплової роз'єднувач.

Необхідно пам'ятати, що номінальний електрострум завжди повинен відповідати перетину провідників в захищається ланцюга, а не потужності навантаження. Щоб гарантувати правильну роботу автомата і уникнути перегріву проводки, потрібно дотримуватися двох правил:

1. Перетин провідників підбирається відповідно до передбачуваного навантаження в мережі.
2. Номінальний показник електроструму автомата вибирається залежно від перетину проводів.

Таким чином, автоматичний вимикач не дозволяє використовувати всі можливості провідників, а необхідний для їх обмеження. Це зроблено навмисно, щоб проведення не перегрівалася.

Час-струмовий характеристика

Для відображення час-струмової характеристики (ВТХ) використовується буквений індекс. У маркуванні всіх автоматів він стоїть перед показником номінального електроструму. Щоб розібратися з цією характеристикою і її впливом на роботу автоматичного вимикача, слід вивчити графік.

На ньому відображена залежність часу спрацьовування приладу від кратності протікає електроструму до номінального. На графіку добре видно, що зі збільшенням кратності підвищується і швидкість спрацьовування приладу. Найшвидшими є прилади категорії B, А повільними – D. Крім цього, випускаються пристрої категорій Z і K, але вони в побуті не використовуються.

Також слід пам'ятати, що графік складений для автоматів, що працюють при температурі зовнішнього середовища до +30 ° C. Якщо температура збільшується, то прилад буде спрацьовувати при більш низькому струмі і навпаки. На роботу автоматів серйозний вплив надають розташовані поруч з ними в щитку пристрою, так як вони під час роботи нагріваються і сприяють збільшенню температури повітря.

Досвідчені електрики використовують ті моделі щитків, в яких після монтажу всієї апаратури залишається досить вільного простору.

Вибираючи модель автомата, необхідно орієнтуватися на характер навантаження. Для нормальної роботи розеткових мереж і світильників (активного навантаження) цілком достатньо використовувати прилади категорії B. Однак у кожній квартирі є холодильник і пральна машина (реактивна навантаження), а ці агрегати вимагають монтажу автоматів категорії C.

Найчастіше в квартирах встановлюються саме такі прилади. Але ідеальним варіантом є установка пристроїв категорії B і C. Наприклад, до кола освітлення підключається автомат категорії В, встановлений в квартирі. При цьому в під'їзній щитку повинен знаходитися прилад категорії С. Якщо в результаті перегоріла лампа, то спрацює швидший прилад. Він розімкнеться тільки освітлювальну мережу, тому відключення електроенергії у всій квартирі не відбудеться.

Рекомендації по підключенню

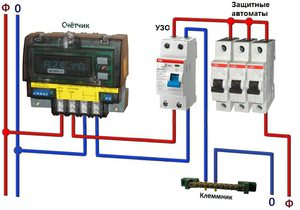

Особливість підключення автоматів в щитку полягає в тому, що провідники необхідно з'єднати із контактами. Кабель живлення повинен бути приєднаний до нерухомих контактів. Так як прилади цього типу можуть мати різну кількість полюсів, то варто розглянути дві найбільш часто використовувані схеми підключення автоматів.

Для монтажу приладу застосовується DIN-рейка. Якщо необхідно підключити однополюсною автомат, то до верхньої клеми під'єднується фаза з пристрою УЗО або вступного апарату. Нижня клема з'єднується з захищається електроланцюг.

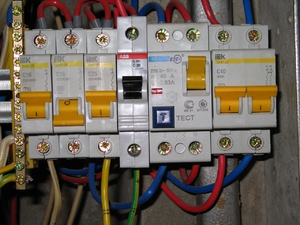

Щоб правильно підключити в електричному щиті автомати з двома полюсами, до лівої верхньої клеми потрібно під'єднати фазу, а на праву встановити нульовий провідник. З нижнього лівого контакту фазний провід йде в електроланцюг, а до правої підключається нуль. Також слід пам'ятати, що сильно затягувати притискні гвинти клем не можна, так як можна пошкодити корпус приладу.

Коли всі роботи по підключенню автомата будуть завершені, необхідно подати на електрощиток напруга і з допомогою тестера перевірити наявність струму на вході і виході пристрою. Перед початком підключення автомата потрібно оцінити свої можливості.

Хоча це не найскладніший процес, в деяких ситуаціях роботу варто довірити професіоналам.
