Як перевірити тестером магнетрон мікрохвильовки на справність

Мікрохвильова піч – це технічно-складний кухонний прилад, призначений для теплової обробки їжі. Головне в цьому пристрої – магнетрон, що виробляє сильний потік мікрохвиль. У разі виникнення проблем можна перевірити магнетрон в побутових умовах. Для цього буде потрібно звичайний мультиметр (тестер).

Перевірка магнетрона

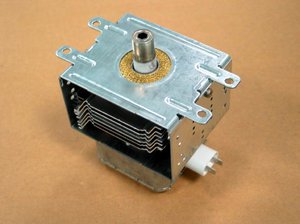

Ця деталь, по суті, являє собою лампу. Магнетрон виробляє мікрохвилі на частоті 2400 МГц під дією підвищеної напруги (до 4200 вольт), що виробляється входять в конструкцію СВЧ-печі трансформатором. Необхідний для генерації мікрохвиль розігрів магнетрона здійснюється спеціальної спіраллю, на яку подається напруга близько 3 вольт при струмі 20 ампер. Це дозволяє перевірити T3512H і аналогічні деталі. Для розсіювання мікрохвиль в робочу камеру передбачені антена і хвилевід, а для захисту від перегріву – алюмінієвий радіатор.

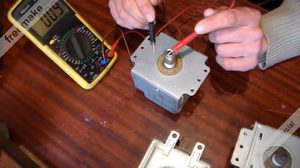

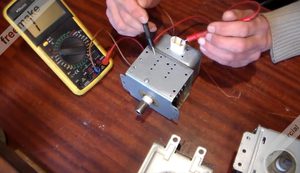

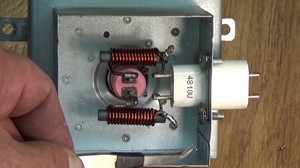

Перевірка магнетрона СВЧ-печі тестером проходить в два етапи. Спочатку слід розібрати піч, позначити колодки і вийняти деталь. Треба визначити, чи не замикаються висновки цієї деталі на корпус. Потім перевіряється підігріває спіраль. Її опір в справному стані повинно бути від 4 до 7 Ом. Слід проявляти обережність і дотримуватися техніки безпеки перед тим, як перевірити магнетрон СВЧ-печі на справність. Візуальний огляд також допоможе виявити неполадки.

Варто зазначити, що більш детальна оцінка стану можлива лише в умовах спеціалізованої майстерні.

Діагностика інших деталей

У конструкцію мікрохвильовки також входять:

• трансформатор, що складається з трьох обмоток;
• високовольтний конденсатор;
• високовольтний діодний стовп.

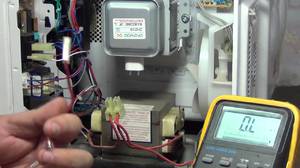

На первинну обмотку трансформатора подається напруга електромережі через таймер і численні контакти блокування. З одного з вторинних обмоток трансформатора знімається дуже висока напруга, необхідне для роботи магнетрона. В цьому і полягає одна зі складностей, коли треба перевірити трансформатор мікрохвильовки мультиметром по напрузі. Якщо тестер не має високовольтного режиму, то потрібно також зробити додатковий дільник. Можна перевірити трансформатор СВЧ-печі на справність більш просто. Для цього варто виміряти опір обмоток.

Перевірити конденсатор мікрохвильовки мультиметром можна, вимірявши опір. Якщо паралельно висновків ємності підключений резистор, який забезпечує розрядку після виключення живлення, то прилад покаже 1-2 МОм. Більш детальна перевірка полягає в оцінці пропускання змінного струму. Якщо в розпорядженні є музичний центр або стереосистема, то перевірка спроститься. Для цього слід:

• Від'єднати один з двох проводів, що йдуть від виходу, і приєднати його до першого висновку конденсатора СВЧ-печі.
• Інший висновок з'єднати шматочком дроту з вільною клемою аудіосистеми.
• Другу колонку можна відключити.
• Якщо програти якусь композицію, то при справності конденсатора з динаміка буде лунати слабкий, позбавлений низьких і середніх частот звук.
• Якщо конденсатор пробитий, то звучання буде таким же, як при приєднанні безпосередньо.
• Якщо в конденсаторі є обрив, то колонка не зазвучить.

Доданий стовп складається з декількох сотень тисяч діодів, з'єднаних послідовно. З цієї причини його пряме опір в разі справності буде обчислюватися десятками і сотнями мегаом. Ця деталь перевіряється за допомогою тестера, призначеного для вимірювання опору кабельної ізоляції.

можливі несправності

Магнетрон, а також високовольтний діод виходить з ладу, Якщо сталася перевантаження, коли мікрохвильова піч включається в порожньому стані або при установці посуду з металу.Потужність, що розсіюється в цьому випадку перевищує норму, і магнетрон псується. Існує проста методика діагностики несправностей мікрохвильовій печі.

Якщо встановити в прилад посудину з водою, то після включення справний пристрій буде видавати рівний звук, обумовлений наявністю приводиться мотором тарілки. Рідина буде нагріватися. В іншому випадку мікрохвильовка буде гудіти або потріскувати. Може також з'являтися дим або запах горілої ізоляції, а всередині камери – проскакувати іскри. Тоді прилад треба негайно відключити від мережі, висмикнувши вилку з розетки, щоб згодом не почалася пожежа. Пристрій з такими несправностями не повинно використовуватися – це небезпечно.

У будь-який мікрохвильової печі є пластикова або слюдяная заглушка. Її призначення – захист антени і хвилеводу магнетрона від попадання шматочків їжі і крапель жиру. Поломка заглушки також призведе до ненормальною роботі печі.

Таким чином, перевірка багатьох деталей мікрохвильових печей цілком може бути виконана в побутових умовах за допомогою мультиметра.
