Функції і призначення головного розподільного щита – ГРЩ

Електрична мережа в кожному будинку – це складний взаємодіє комплекс приладів і обладнання, який не тільки забезпечує харчуванням побутову техніку і джерела освітлення, але і забезпечує стабільність подачі електроенергії. Один з головних елементів будь-якої мережі – головний розподільний щит. Це високотехнологічна система, яка відповідає за безперебійне електропостачання і рівномірний розподіл енергії по всьому будинку.

Конструктивну будову і принцип роботи

Прийнята в електриці розшифровка ГРЩ звучить як «головний розподільний щит». Він являє собою комплектне, низьковольтне пристрій, оснащений набором механізмів для введення, розподілу та контролю над обсягами спожитої електроенергії. ГРЩ забезпечує захист відвідних електроланок на житлових, а також на виробничих і громадських об'єктах.

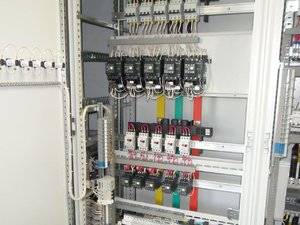

Спочатку електроенергія з трансформаторних підстанцій подається на розподільний щиток об'єкта. Кілька функціональних блоків, які представляють собою головну апаратуру щита, розміщені в окремих панелях і з'єднані механічним або електричним способом. Головними функціями ГРЩ є:

• забезпечення споживачів стабільною електроенергією;
• підключення до ліній електропередач;
• забезпечення якості і безперебійності електропостачання;
• селективний захист (в окремих несправних блоках);
• запобігання струмового перевантаження і виникає внаслідок цього короткого замикання на ввідних і розподільних пристроях;
• автоматичне введення резерву;
• облік споживаних обсягів електроенергії.

Головний розподільний щит може підключатися до харчування як від основних вводів (трансформаторні підстанції), так і від резервних джерел (трансформатори, газові або бензинові генератори, сонячні батареї, вітряні генеруючі установки). У звичайному режимі функціонування всі споживачі головного щита приєднуються до нього за допомогою окремого введення. Але на випадок аварійних ситуацій передбачено групове підключення споживачів до резервів харчування, якщо він припиняє здійснювати подача з основного введення.

Встановлення щитів здійснюється двома способами: монтаж повністю готового комплекту на місці або збирання окремих компонентів фахівцями. Підбір ГРЩ здійснюється виходячи з його типорозміру, складових агрегатів, поставлених перед ним завдань і значення номінального струму.

параметри класифікації

Схеми головних розподільних щитків розрізняються, що визначається кількістю вхідних – вихідних ліній. У більшості агрегатів передбачено по два входи-виходи, це означає можливість підключення до двох трансформаторів. Для зручності вибору виробник наносить на обладнання відповідне маркування, яка включає:

• відомості про самого виробника;
• тип пристрою;
• ступінь захисту;
• значення номінального струму;
• вага і габарити;
• опис техумов;
• дату виробництва;
• іншу важливу інформацію.

Все ГРЩ в електриці – це пристрої, які діляться на типи в залежності від різних параметрів. Наприклад, за способом установки розрізняють щитки підлогового, накладного і вбудованого типу. Для монтажу накладних потрібно стіна або інша опора, вся конструкція розташовується зовні. На відміну від них, для вбудованих щитків заздалегідь проробляється поглиблення, весь корпус топиться в стіну, на поверхні залишається кришка. Пристрої для підлоги розміщуються або на підставці, або безпосередньо на підлозі.

Залежно від місця монтажних робіт ГРЩ ділять на внутрішні і зовнішні. Останні повинні мати відповідні конструктивні особливості і ступінь захисту для роботи поза приміщеннями.

ступені захисту

Кожен корпус ГРЩ відповідає присвоєному йому класу захисту. Це параметри, які відображають можливість монтажу щитів зовні або всередині приміщень. Найпоширенішими є:

• IP20 або IP30 – обладнання, яке не захищене від впливу вологи, тому підходить для установки виключно в сухих приміщеннях, без вогкості;
• IP44 або IP54 – пристрої з підвищеним захистом від механічного злому і впливу вологи. Допускається їх установка в приміщеннях з підвищеним рівнем вологості, але без потрапляння прямих струменів води;
• IP55 і 65 – конструкції, розраховані на експлуатацію в складних навколишніх умовах, в приміщеннях з агресивним середовищем, зовні об'єктів. Оснащені надійним захистом, що дозволяє розміщувати їх на вулиці без додаткових укриттів. Волого-і пилонепроникність забезпечують захист даних.

Всі накладні та підлогові щити встановлюються зовні будівель: на спеціальних опорах, на стінках, підставках або на власному корпусі.

Для виготовлення корпусів головних щитів розподілу використовується метал або пластик. Металеві конструкції повністю виконані з цього матеріалу або оснащені скляними і пластиковими прозорими вставками, розміщеними на передній панелі. Такі вставки необхідні для періодичного зняття даних або моніторингу роботи обладнання. Пластикові бокси відрізняються меншими габаритами і розраховані на установку всередині будівель. Для кращої герметичності корпусу прилади обладнуються гумовими ущільнювачами або пило-, вологонепроникними кабелями введення.

ГРЩ, розміщені на вулицях, захищені замикаючими механізмами для обмеження доступу до них стороннім особам.

Види і призначення

Розподільні щитки комплектуються пристроями та апаратами, що визначає їх подальше призначення. Крім ГРЩ, в електриці виділяють ВРУ (вступні розподільчого пристрою) – шафи, призначені для прийому електричної енергії від силового трансформатора або від ліній живлення. Обов'язковими елементами таких щитів є механізми автоматики, захисту, а головна його функція – роздача енергії на інші щити по всій будівлі.

Ще один тип обладнання – АВР – щитки, що спрацьовують в автоматичному режимі при необхідності підключення резерву. Вони контролюють параметри роботи мережі і в разі втрати живлення від одного джерела під'єднують споживача до іншого.

Для установки на сходових прольотах в багатоповерхових будинках призначені щити поверхові. Для них відводиться спеціальна ніша в стіні або місце на її поверхні. Вони виконують функцію розподілу електроенергії на щитки декількох окремих квартир.

Окремо на об'єкті може бути встановлений щит для власних потреб. Він здійснює харчування виключно тих пристроїв, які знаходяться на території об'єкта (розподільні підстанції).

Вибір і комплектація електричними щитами здійснюються виключно фахівцями, а доступ до них сторонніх осіб, в тому числі і самих споживачів, обмежується для попередження зломів і виведення з ладу.
