Як провести електрику в будинку своїми руками

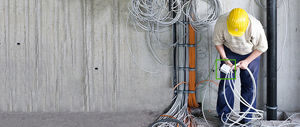

Майже всі власники квартир хоча б раз в житті стикалися з необхідністю ремонту або створення електропроводки з нуля. Найпростіше перекласти всі роботи на фахівців, але багато хто хоче заощадити і виконати електрику своїми руками. Зробити це цілком реально, якщо розуміти принципи створення електропроводки і не боятися потенційних складнощів. Процес не є простим, але при цьому він дуже захоплюючий.

види електромонтажу

На першому етапі важливо визначитися зі способом монтажу проводки своїми руками. Їх існує два типи – відкритий і прихований. При використанні першого виду всі елементи електропроводки кріпляться на поверхні стін, а траси вкладаються в спеціальні кабель-канали. Серед переваг цього способу монтажу можна відзначити наступне:

• якщо ділянка проводки був пошкоджений, його легко замінити;
• підготовчі та монтажні роботи не відрізняються високою складністю;
• при необхідності можна легко додати нові місця розгалужень.

Однак відкрита проводка рідко вписується в дизайн приміщення. Крім цього, великий ризик пошкодження кабелів. Найчастіше власники квартир вважають за краще виконувати підключення проводки прихованим способом.

Для цього проводу укладаються в спеціальні канавки (штроби), попередньо зроблені в стінах і на стелі. Також активно використовуються спеціальні плінтуси, мають кабель-канали. Переваги прихованої проводки очевидні:

• відмінно вписується в загальний інтер'єр приміщення;
• є менш витратною в порівнянні з відкритим монтажем;
• ризики пошкодження кабелів мінімальні;
• збільшується термін служби всіх елементів проводки;
• забезпечує високу пожежобезпечність (виняток – будівлі з дерева).

Втім, прихована проводка має і деякі недоліки. В першу чергу це стосується більш високої складності експлуатації і ремонту. Для заміни вийшов з ладу ділянки проводки або установки нової точки доведеться пошкодити оздоблювальний матеріал. Крім цього, відшукати місце ушкодження прихованих проводів без використання спеціального приладу неможливо. Також варто відзначити і більш високу складність монтажних робіт, якщо було вирішено провести світло в будинку своїми руками.

Рекомендації по монтажу

Цілком очевидно, що проведення робіт по створенню електропроводки своїми руками може зайняти багато часу. Однак в результаті можна добре заощадити. Якщо слідувати рекомендаціям, то серйозних проблем виникнути не повинно.

складання схеми

Там, де необхідно провести проводку в будинку від лічильника з нуля, варто попередньо накреслити схему. Це дозволить значно полегшити подальші роботи. Проектуючи схему, потрібно передбачити місце розташування всіх елементів електропроводки:

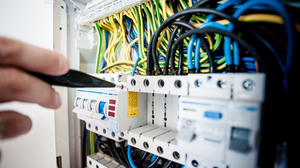

• засобів автоматики – приладів УЗО і автоматичних вимикачів;
• побутової техніки великої потужності – для забезпечення електрикою пральної машини, електрокотла і інших аналогічних пристроїв буде потрібна спеціальна силова лінія;
• стельових світильників;
• розподільних коробок, вимикачів і розеток.

Однак цієї інформації для складання правильної схеми електропроводки буде недостатньо. Існує кілька вимог, яких слід дотримуватися при виконанні розводки електрики в приміщенні. Серед них особливу увагу потрібно звернути на такі рекомендації:

1. Провідники повинні проходити по стелі та стін строго у вертикальній і горизонтальній площині.
2. Поворот кабелів повинен здійснюватися під кутом 90 °.
3. Допускається монтаж проводки по підлозі, якщо використовується спеціальний плінтус.
4. Провідники повинні прокладатися по стіні на відстані 20 см від стелі і опускатися до точок установки вимикачів і розеток у вертикальній площині.
5. Відстань від електропроводки до віконних і дверних прорізів повинна становити 10 см.
6. Вимикачі монтуються на висоті 80 або 150 см від підлоги, а розетки – 30 см.

Коли схема буде створена, можна приступати до розмітки.

Вибір і розрахунок матеріалів

До цього етапу слід підійти з максимальною відповідальністю. Не варто економити на елементах електропроводки, адже дешеві вироби низької якості можуть стати причиною аварій і швидко вийти з ладу. При виборі матеріалів варто скористатися наступними рекомендаціями:

1. Кабель-канали та розподільні коробки повинні бути виготовлені з негорючих матеріалів.
2. Вимикачі і розетки відкритого типу значно простіше встановити в порівнянні з прихованими.
3. Мідний кабель здатний витримувати більш високі навантаження і відрізняється тривалим терміном служби в порівнянні з алюмінієвими провідниками. Краще вибрати дроти марки NYM, ПВС або ВВГ.
4. Показник поперечного перерізу жил проводу на кожну розеткову групу повинен становити не менше 2,5 мм 2.
5. Потужна побутова техніка підключається за допомогою товстого кабелю перетином 4 мм 2.
6. Для установки освітлення використовуються провідники з перетином жив 1,5 мм 2.

Крім підрахунку необхідної кількості розеток, розподільних коробок і вимикачів, слід встановити і необхідну кількість дроти. При цьому кабель необхідно купувати з запасом, щоб уникнути проблем.

При розрахунку довжини провідника варто скористатися кількома рекомендаціями:

1. Під час монтажу коробок до довжини кабелю слід додати не тільки глибину елемента, але і ще 5 см.
2. В разі встановлення світильників зі звичайними лампами розжарювання розмір кабелю слід збільшити на 10 см, а для люмінесцентних ламп – на 15 см.
3. Для з'єднання провідників між собою до розміру кожного відрізка варто додати від 10 до 15 см.

Якщо бажання займатися точними розрахунками немає, тоді можна площа приміщення помножити на 2.

Установка елементів електропроводки

Коли всі необхідні матеріали і елементи проводки придбані, можна приступати безпосередньо до монтажу. Оскільки прихована електропроводка є найбільш популярною, слід розглянути її виконання. На першому етапі необхідно відповідно до розмітки зробити в стінах канавки для укладання провідників. Їх глибина і ширина рівні 2 см. В точках монтажу розеток, коробок і вимикачів за допомогою перфоратора і спеціальної насадки (коронки) вирізаються місця отворів.

Наступним кроком стане монтаж розподільних коробок і підрозетників. Вони встановлюються за допомогою шурупів і дюбелів або розчину гіпсу. Відразу слід попередити, що купувати варто вироби одного виробника. Найчастіше складності у домашніх майстрів викликає монтаж групи розеток або вимикачів, а також їх поєднань. Виробники виробів запевняють, що досить їх лише з'єднати і після цього можна встановлювати в попередньо вирізані отвори.

На практиці це не зовсім так, адже масивна пластикова конструкція може вигинатися і не встановлюватися в порожнину стіни. Щоб спростити монтаж, варто виготовити найпростіше пристосування з алюмінієвого куточка розміром 25х25х2,5 мм. Основною вимогою до цього матеріалу є висока жорсткість.

Необхідна кількість підрозетників з'єднується в єдину конструкцію, після чого вимірюється міжцентрову відстань між кожним елементом. Потім виконуються наступні дії:

1. Куточок прикладається до площини з'єднаних коробок, від країв конструкції відкладається по 10 см. Потім він відпилюється в цей розмір.
2. Посередині полички куточка проводиться осьова лінія, на відстані 1,5-2 см від неї розмічаються кріпильні отвори.
3. Конструкція з коробок встановлюється посередині алюмінієвого куточка, після чого розмічається місце розташування крайнього лівого отвори.
4. По осьовій лінії намічаються ще 4 отвори, відстань між якими становить 71 см.
5. У зазначених точках свердлити отвори діаметром 4 мм.

Після виконання всіх цих дій залишається прикрутити коробки і перевірити щільність їх прилягання. Коли вся конструкція буде прикладена до стіни, осьові лінії на куточку і стіни повинні збігатися. Після цього коробки встановлюються на гіпсовий розчин.

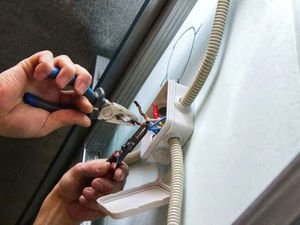

комутація пристроїв

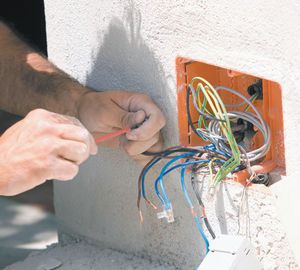

Після прокладки кабелю і установки всіх елементів проводки необхідно їх правильно з'єднати. Видалити ізоляційний шар з провідників можна за допомогою звичайного ножа або ж скористатися спеціальним знімачем – Стрипер. У другому випадку впоратися з поставленим завданням буде вкрай просто. Стриппер дозволяє швидко зняти ізоляцію з проводів на потрібній довжині і при цьому не пошкоджує токоведущую жилу.

Як приклад можна використовувати підключення групи розеток, що складається з чотирьох елементів. Відразу слід зауважити, що до кожної розетки потрібно тягнути п'ять провідників. Для вирішення поставленого завдання досить всього одного кабелю, з якого потім робиться необхідну кількість відгалужень. Алгоритм дій наступний:

1. З провідника знімається ізоляційний шар на довжину гільзи (близько 3 см).
2. Нарізаються відрізки проводу аналогічної марки і перетину довжиною 10 см.
3. У крайній коробці на підвідному дроті роблять 2 відгалуження – на цю та сусідню розетку.
4. У гільзу вводяться три провідника одного кольору, після чого обжимаються. Ця операція повинна бути виконана для всіх трьох провідників – фази, робочого і захисного нуля.
5. Потім від розгалуження 3 провідника використовуються для комутації поточної розетки, а що залишилися простягаються в наступну коробку.
6. Операція повторюється на всіх інших розетках, крім останньої.
7. Після підключення всі з'єднання необхідно ізолювати за допомогою термоусадочного матеріалу.

Нижче наведена схема такої комутації.

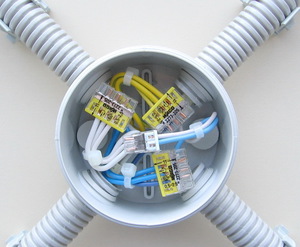

В результаті до загальної трасі повинні бути підключені всі розетки. Якщо один пристрій вийде з ладу, то інші продовжать справно функціонувати. Схожа схема використовується і при підключенні групи світильників. Її дуже просто реалізувати за допомогою клем Wago. Живить провідник розділяється на два, один з яких використовується для підключення найближчого світильника через тримісну клему, а другий є продовженням траси. Процес повторюється до останнього елемента схеми.
