Електричний ящик або щиток: особливості та монтаж в квартирі, будинку

Ремонт або будівництво будь-якої будівлі передбачає прокладання нової або заміну старої проводки з метою забезпечення пожежної безпеки та коректної роботи всіх електричних пристроїв. Важливу роль тут відіграє електричний ящик, всередині якого розташовуються дроти. Він полегшує обслуговування всієї системи і запобігає аварійні ситуації. При наявності знань можливо зібрати і встановити пристосування самостійно.

Загальні відомості

Пряма функція електричного розподільного щита – забезпечення коректної роботи обладнання в квартирі або приватному будинку. Однак основним призначенням пристосування вважається правильний розподіл енергії і безпеку в приміщенні. Під час увімкнення пристрій приймає сигнал із зовнішнього джерела і передає його по групах споживачів.

Правильне функціонування пристосування передбачає безпеку і попередження короткого замикання на будь-якій ділянці ланцюга. У великих будівлях і на виробництві встановлюються кілька щитків, які працюють спільно і при необхідності забезпечують додаткове надходження енергії.

Крім цього, пристрій попереджає ураження струмом людей і тварин при безпосередньому контакті з проводами або кабелями. Саме тому слід серйозно ставитися до складання і монтажу електрощитка, А в разі відсутності відповідних навичок краще довірити це фахівцям.

Принципи розподілу електрики

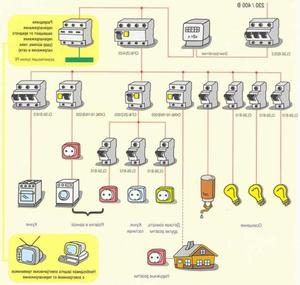

Перед складанням електричного щитка під автомати необхідно визначити групи споживачів в квартирі або приватному будинку, які потребують більшої кількості енергії. Тільки після цього дозволяється складати схему, дотримуючись кілька важливих правил:

1. Найбільш потужні споживачі електроенергії повинні бути виділені в окремі групи з метою запобігання перенапруги в щитку. Пральні та посудомийні машини, духові шафи та електроплити, водонагрівачі відносяться до таких груп, оскільки потужність їх зазвичай перевищує 2 кВт. На кожну таку лінію повинен стояти автомат. Електрощітки під них також необхідні, оскільки забезпечують швидкий доступ в разі виникнення необхідності зупинити роботу пристосувань.
2. Посудомийні і пральні машини, бойлери та кондиціонери повинні бути підключені тільки до кабелю з перетином не менше 2,5 мм. У щитку кожна лінія повинна закінчуватися автоматом на 16А.
3. Деякі моделі духових шаф потребують підключення до кабелю з перетином 4 мм. В цьому випадку автомат на 16А не підійде і необхідно встановлювати не менше ніж на 20А. Огляди нових або проточні водонагрівачі відрізняються більшою потужністю і вимагають підключення до кабелю з перетином не менше 6 мм і автоматом на 32А.

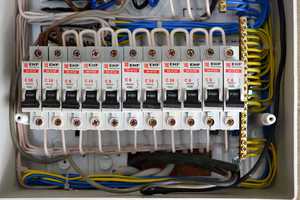

4. Розеткові лінії також рекомендується виводити окремо для кожної кімнати з використанням мідного трьохжильного кабелю з перетином не менше 2,5 мм. Це полегшить ремонтні роботи в разі поломки, оскільки можна буде просто відключити автомат однієї кімнати і виконати всі маніпуляції без повного знеструмлення квартири або будинку. При виникненні аварійної ситуації автомат вимикається самостійно, що дуже зручно в разі, коли власник відсутній.
5. Лінії освітлення рекомендується прокладати за тим же принципом, що і розетки, виводячи окрему для кожної кімнати. Автомат встановлюється з урахуванням кількості освітлювальних приладів в приміщенні, але зазвичай досить пристрою на 10А.

Деякі власники квартир або будинків з метою економії коштів і матеріалів при монтажі проводки застосовують не відповідають напрузі вимикачі, а замість кабелів прокладають дроти.Робити це настійно не рекомендується, оскільки підвищується ймовірність самозаймання.

складання схеми

Перед прокладанням проводки і установкою електричного щитка (квартирного або в приватному будинку) рекомендується скласти детальну схему. Зазвичай вона однолинейная і для людини, що має відповідні знання, не важко буде її прочитати.

На схемі необхідно позначити напрямок кабелів і проводів, місця монтування розеток, вимикачів і освітлювальних приладів. Обов'язково необхідно вказати кількість автоматів і їх потужність. Вони зазвичай визначаються літерою Н, а пристрої захисного відключення (УЗО) буквами А чи F. Рекомендується заздалегідь визначити тип УЗО, який буде відповідати передбачуваного навантаження на нього.

Сьогодні на ринку представлено два типи таких пристосувань: електронні та електронно-механічні. Другі відрізняються високою вартістю. Відмінності в роботі пристроїв істотні. Наприклад, при проведенні ремонтних робіт через пошкодження ізоляції більш корисними виявляться саме електронно-механічні моделі. Вони здатні спрацьовувати навіть при знеструмленні всього приміщення і вказують на наявність проблеми.

Електронні УЗО при відсутності харчування непрацездатні, і при спробі відновити електропостачання можуть виникнути проблеми у вигляді короткого замикання. Залежно від типу струму розрізняють наступні пристрої захисного відключення:

• АС – змінний синусоїдальний струм;
• А – пульсуючий постійний в поєднанні зі змінним струмом;
• В – поєднання випрямленої, змінного і пульсуючого струму.

Останній варіант вважається найкращим, забезпечує максимальний захист, але коштує дорого, тому рідко встановлюється в квартирах або приватних будинках. Другий тип надійний і нерідко вибирається для житлових приміщень. Перший варіант не рекомендується купувати нікому, оскільки він зроблений не так якісно і погано захищає систему від перепадів напруги та інших проблем.

При виборі пристрою захисного відключення рекомендується враховувати номінальний струм і витік. Перше представляє собою струм, який може пройти по контактам і не розплавити їх. Наприклад, при виборі автомата на 25А УЗО має мати показник не менше 40А. Якщо всі нюанси враховані завчасно, прокладка проводки і збірка електричного щитка значно полегшується.

вибір щитка

Після складання схеми і обліку всіх особливостей прокладки електропроводки необхідно визначитися з типом щитка, який буде використовуватися. Найбільш простим варіантом вважається навісна модель, яка не потребує монтування спеціальної ніші і попередньої підготовки стіни. За умови установки на вулиці цю модель завжди можна використовувати, для приміщення її вибирають в разі, коли проводка прокладається відкритим способом, наприклад, в дерев'яному будинку.

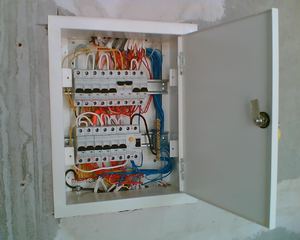

Вбудовані моделі застосовуються виключно в приміщенні, монтуються в попередньо підготовлену нішу в стіні. Обов'язкова умова установки такого щитка – прокладання проводки закритого типу. Слід знати, що щити відрізняються в залежності від матеріалу.

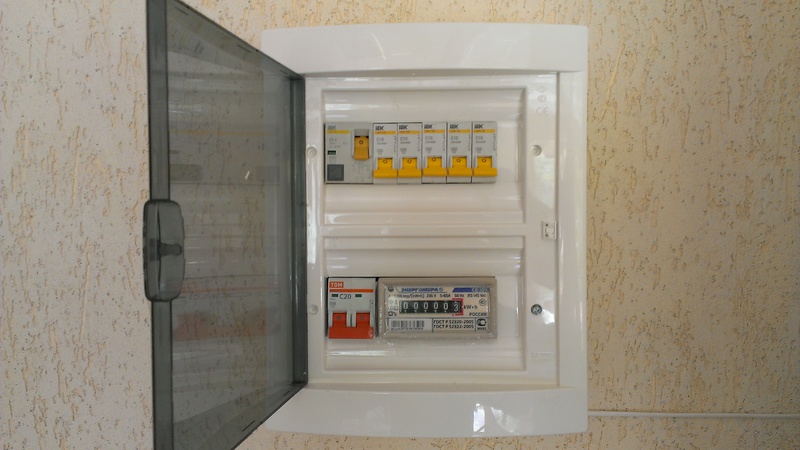

Металеві моделі можуть бути вбудованими і навісними. Другі особливо популярні, оскільки можуть встановлюватися на вулиці, мають міцну конструкцію. При установці можна легко обмежити доступ сторонніх за допомогою монтування навісного замка. Існують також варіанти, передні дверцята яких має прозору вставку зі скла, що дозволяє дізнатися показання лічильника.

Пластикові вироби сьогодні вважаються найбільш популярними. Вони мають різноманітний дизайн і безліч моделей для установки на вулиці або в приміщенні, навісного або вбудованого типу. Такі щитки гармонійно вписуються в будь-який дизайн, Безпечні і прості в монтажі.Єдиним недоліком є ​​те, що при виборі моделі з білого пластику слід приготуватися до того, що через деякий час матеріал пожовтіє.

Багатий вибір електрощитів дозволяє будь-якому придбати підходящий варіант. Ідеальним співвідношенням ціни і якості володіють російські вироби, цікавий дизайн можна підібрати серед пристосувань від грецької компанії Fotka. Особливу увагу варто звернути на комплектацію щита. У ньому повинні бути встановлені спеціальні рейки для фіксування автоматів, власники для кабелів, а також набір кріплень.

Остання деталь допоможе провести монтаж без додаткового буріння стін. Вважається, що у хорошого виробника завжди можна замовити додаткові деталі в разі такої необхідності.

Додаткове обладнання

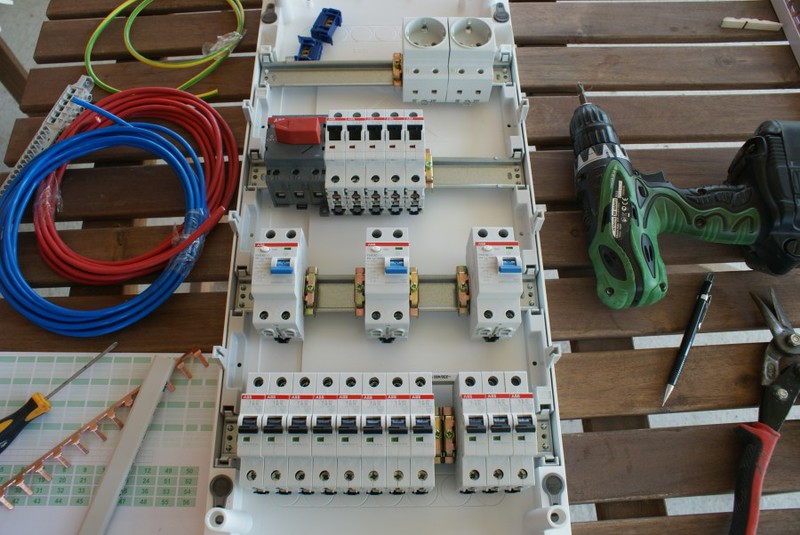

Для якісного проведення установки електрощита необхідно підібрати відповідне модульне обладнання. Рекомендується знати правила перед початком монтажних робіт:

1. Як правило, електрики зі стажем віддають перевагу комплектуючих, випущеним тією ж компанією, що і щиток. У кожного є своя фірма, продукція якої подобається більше інших.
2. У різних фірм додаткові комплектуючі можуть відрізнятися розмірами, тому при установці нерідко виникають проблеми. Уникнути цього можна за допомогою придбання продукції від однієї компанії.
3. Для складання щитка знадобиться спеціальний провід ПВ1 або ПВ3 довжиною 3-4 метра. Обов'язково необхідно розділяти за кольором фазу і нуль.
4. Торцеві заглушки і гребінки вважаються важливим елементом, оскільки допомагають з'єднувати між собою модульні пристрої.
5. При монтуванні групового УЗО рекомендується придбати нульові шинки з кріпленням або крос-модулі. Ці деталі допоможуть заощадити місце в щитку і тримати все елементи в порядку.
6. Важлива деталь – обмежувач на рейку, який дозволяє елементам пересуватися по прямій лінії при виникненні такої необхідності.
7. Рекомендується придбати достатню кількість пластикових стяжок, які будуть фіксувати проведення в щитку. Це допоможе без проблем дістатися до потрібного шнура і тримати їх в порядку.

Після вибору моделі щитка і придбання всіх комплектуючих дозволяється приступити безпосередньо до монтування системи.

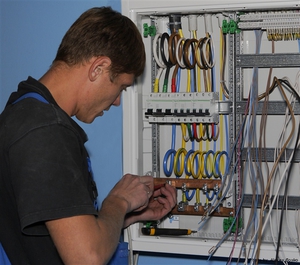

Монтаж своїми руками

Монтаж електрощита навісного типу не викликає труднощі і впоратися із завданням може навіть новачок. По-іншому справа йде з моделями, які вбудовуються в стіну. Розміщувати щит необхідно в добре провітрюваному приміщенні, де до нього буде забезпечений вільний доступ. Рівень вологості в цьому місці не повинен перевищувати позначку в 60%.

Верхній край пристосування не повинен розташовуватися вище 180 см від підлоги, оскільки в іншому випадку обслуговування ускладнюється. Від дверних прорізів при монтажі варто відступити не менше ніж на 15 см. Для того щоб зробити в стіні отвір, необхідно прикласти до неї щиток і зробити розмітку. Після розмітки за допомогою спеціального інструментарію робиться ніша. При цьому необхідно періодично прикладати короб до неї, щоб визначити місця, які потребують виправлення. Коли отвір готовий, слід встановити в нього щиток, попередньо приєднавши до нього кріплення.

За допомогою саморізів або шурупів планки прикріплюються до стіни. Це робить конструкцію міцною. Часто після завершення цих етапів виявляється, що ніша за розмірами перевищує щиток і залишається відстань. Зазвичай його заповнюють монтажною піною або іншим розчином для професійного застосування. Така процедура додасть міцності і виключить можливість демонтажу.

Після установки необхідно вирішити питання про виведення проводів з щитка. Саме для цього фахівці рекомендують купувати якісні моделі зі знімними кришками. Навіть після проведення монтажних робіт вивести всі необхідні шнури не складе труднощів.Навісні пристосування в цьому плані більш прості. Тільки в неякісних виробах відсутні спеціальні отвори під кабелі та проводи, але купувати їх настійно не рекомендується.

Завдяки вивченню всіх тонкощів пристрою і монтажу електрощита можливо самостійно встановити його в квартирі або будинку. При відсутності мінімальних знань і навичок в цій області рекомендується звернутися до фахівців.
