Схема електронного баласту для люмінесцентних ламп

Основним фактором нормальної роботи люмінесцентних ламп є вид електричного струму. Так як ці освітлювальні пристрої працюють від постійного електроструму, в їх схему доводиться встановлювати пускорегулюючі апарати (ПРА) або баласт. Найбільш популярним є electronic ballast, що має низку переваг перед електромагнітним агрегатом.

Основні різновиди

Сьогодні існує два типи баласту – електромагнітний і електронний. Вони відрізняються принципом роботи, тому варто познайомитися з кожним з них.

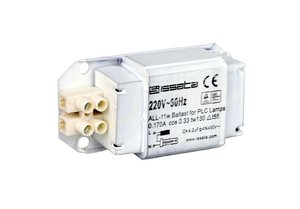

електромагнітний баласт

Цей вид реалізації передбачає послідовне підключення дроселя до лампи. Також для роботи електромагнітного ПРА потрібно стартер, за допомогою якого регулюється процес запалювання світильника. Ця деталь є газорозрядну лампу, всередині колби якої знаходяться біметалічні електроди.

Працює пристрій наступним чином:

1. Коли на стартер надходить напруга, біметалічні електроди замикаються від нагрівання. Це призводить до збільшення сили струму, так як обмежувати його може лише внутрішній опір обмоток дроселя.
2. З ростом показника електроструму починають розігріватися електроди люмінесцентної лампи.
3. При охолодженні стартера розмикаються біметалічні електроди.
4. У момент розриву ланцюга стартером в котушці дроселя виникає імпульс високої напруги, що і призводить до запалювання освітлювального приладу.

Коли люмінесцентне пристрій переходить в штатний режим роботи, напруга на ньому і стартері виявляється на 50% менше мережевого, а цього недостатньо для спрацьовування другого елементу. В результаті стартер переходить у відключене стан і перестає впливати на роботу освітлювального приладу.

Електромагнітний баласт відрізняється низькою вартістю і простий конструкцією. Тривалий час ці пристрої активно використовувалися при виготовленні світильників, однак вони мають ряд недоліків:

1. Для переходу люмінесцентного пристрою в робочий режим потрібно близько 3 секунд.
2. Освітлювальні прилади з електромагнітним баластом під час роботи мерехтять, що негативно впливає на органи зору.
3. Витрата енергії у цих пристроїв значно вище в порівнянні з електронним баластом.
4. Дросель шумить під час роботи.

Через цих недоліків сьогодні електромагнітний баласт для ламп використовується вкрай рідко.

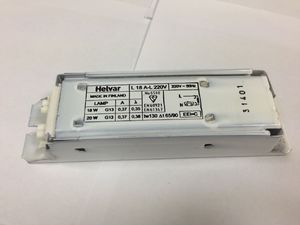

Електронна реалізація

Електронні пристрої являють собою перетворювачі напруги, за допомогою яких забезпечується харчування люмінесцентних ламп. Хоча створено багато варіантів електронного баласту, в більшості випадків використовується єдина блок-схема. При цьому виробники можуть вносити в неї певні зміни, наприклад, додати схему управління яскравістю освітлювального приладу.

Переклад люмінесцентного світильника лампи в штатний режим роботи за допомогою електронного ПРА найчастіше здійснюється одним із двох способів:

1. До моменту подачі на катоди лампи зажигающего напруги вони попередньо нагріваються. Це дозволяє позбутися від мерехтіння, а також збільшити ККД освітлювального приладу.
2. У конструкцію світильника встановлений коливальний контур, який входить в резонанс до того, як в колбі лампи з'явиться розряд.

При використанні другого способу схема електронного баласту реалізована так, що нитка розжарення лампочки є частиною контуру. Як тільки в газовому середовищі з'являється розряд, змінюються параметри коливального контуру, після чого він виходить з резонансу. В результаті напруга знижується до робочого.

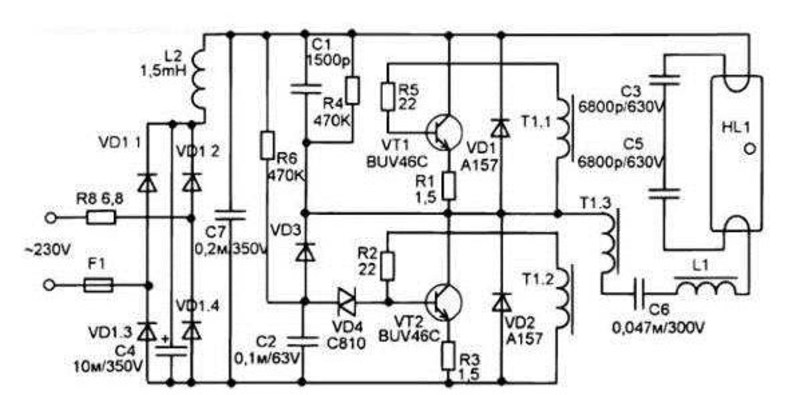

Схема пускорегулюючий апарату для ламп 36w.

Сьогодні великого поширення набули компактні люмінесцентні пристрої з цоколем Е14 і Е27.У них баласт встановлюється безпосередньо в конструкцію приладу. Приклад схеми електронного баласту для люмінесцентних ламп 18w наведено нижче.

Пошук несправностей і ремонт

Якщо виникли проблеми з роботою газорозрядних ламп, часто ремонт може бути проведений самостійно. Основним завданням в такій ситуації є визначення джерела проблеми – освітлювальний прилад або баласт. Для перевірки електронної схеми необхідно попередньо видалити лінійну лампочку, замкнути електроди і підключити звичайну лампу. Якщо вона засвітилась, то проблема не в баласті.

Для пошуку несправності в люмінесцентних освітлювальних приладах спочатку потрібно по черзі продзвонити всі елементи починаючи з запобіжника. Якщо ця деталь виявилася робочої, необхідно переходити до перевірки конденсатора і діодів. Якщо всі елементи пускорегулюючий апарату виявилися справними, варто перевірити дросель. Своєчасний ремонт освітлювального пристрою дозволить збільшити термін його експлуатації.
