Виготовлення поплавкового датчика рівня води своїми руками

На виробництві нерідко виникає необхідність у вимірі рівня рідини (води, бензину, масла). У побуті найчастіше потрібно визначити висоту води в будь-якої ємності, для цього застосовують спеціальні пристосування – рівнеміри й сигналізатори. Вимірювальні пристрої діляться на кілька різновидів, їх купують в магазинах, але для домашнього використання найпростіше зробити датчик рівня води своїми руками.

види датчиків

Датчики відрізняються між собою за способом вимірювання рівня рідини і діляться на два види: сигналізатори і рівнеміри. Сигналізатори відстежують задану точку заповнення ємності і при досягненні потрібного об'єму рідини припиняють її надходження (приклад – поплавок в бачку унітаза).

Рівнеміри безперервно контролюють ступінь заповнення резервуара (приклад – датчик на шахтному водовідливі).

За принципом дії датчики рівня води в ємності діляться на такі різновиди:

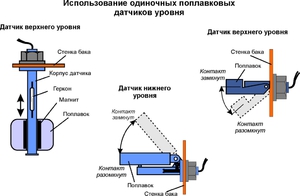

• Поплавкові – в їх конструкцію входять поплавок з магнітом і два герметичних контакту (геркона). При досягненні мінімального рівня рідини в ємності поплавок переміщується вниз і магнітом діє на геркон, при цьому включається реле і запускається насос, починається підкачка води в резервуар. При повному заповненні ємності поплавок досягає верхнього геркона, при цьому спрацьовує реле, вимикає насос.
• Ультразвукові – використовуються не тільки в рідкому середовищі, а й у сухий. Пристрої працюють таким чином: випромінювач подає імпульси, які досягають резервуара і повертаються на приймач. Вбудований контролер обробки сигналу аналізує силу і тривалість загасання ультразвукової хвилі (ці параметри різні для повної і порожній ємності).
• Електродні – застосовуються в рідких електропровідних середовищах. Складаються з двох електродів, які контролюють необхідний рівень рідини. Третій електрод є аварійним і використовується при перевищенні заданих параметрів і включення режиму відкачування.
• Радарні – універсальні механізми завдяки тому, що їх можна застосовувати при роботі з агресивними і вибухонебезпечними рідинами. Принцип функціонування пристроїв заснований на використанні радиоволнового випромінювання – хвилі певної довжини направляються до поверхні рідкої технологічної середовища, відбиваються від неї і потрапляють в аналізатор. Рівень наповнення ємності визначається за швидкістю повернення сигналу.

Це найпоширеніші рівневі датчики, крім них існують ємнісні, гідростатичні, радіоізотопні та інші види пристроїв, які застосовуються в різних галузях промисловості.

Правила вибору

При покупці датчика рівня рідини в резервуарі потрібно враховувати кілька факторів, при їх дотриманні пристрій буде працювати правильно і безвідмовно. В першу чергу потрібно визначити тип рідкого середовища і її щільність, рівень небезпеки для людини. Значення мають матеріал виготовлення ємності, її обсяг – від цих параметрів залежить принцип дії обраного датчика.

Наступний момент, на який потрібно звернути увагу – призначення пристрою, Буде воно використовуватися для контролю мінімального і максимального рівня рідини або ж для постійного відстеження заповнюваності резервуара.

При виборі промислових датчиків кількість критеріїв може бути розширено, для побутових сигналізаторів і рівнемірів достатньо враховувати обсяг резервуара і тип пристрою. У домашніх умовах використовуються пристосування, виготовлені своїми руками – працюють вони нітрохи не гірше заводських моделей.

Виготовлення своїми руками

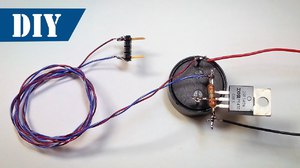

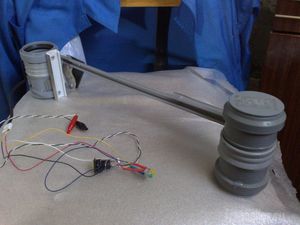

Найпростіше виготовити самостійно поплавковий датчик рівня води в резервуарі, або сигналізатор наповнення.

Принцип дії такого пристрою полягає в тому, що поплавок спливає в рідині, при максимальному наповненні ємності замикає контакти і сигналізує про достатній рівень води.

Послідовність виготовлення:

• Два ковпачка від кулькових ручок з'єднують між собою і заливають клеєм – виходить поплавок.
• Трубку від корпусу ручки розрізають навпіл – виготовлений раніше поплавок повинен легко входити в неї і рухатися без обмежень. З одного боку прикріплюють поперечну зволікання таким чином, щоб поплавець не випадав з корпусу, але в той же час внутрішньо безперешкодно заходила вода.
• Два мідних дроти завдовжки 5-7 см зачищають, прикріплюють до них квадратний шматочок фольги (затискають плоскогубцями). Фольга з проводами клеїться до основи з трубки, зверху закривають ковпачком.
• Готовий датчик опускають у воду, дроти підключають до звукового сигналізатора. При підвищенні рівня рідини поплавок спливає, замикає контакти, лунає сигнал.

Наведена схема виготовлення датчика найпростіша, її використовують для невеликих ємностей.

Мінус такого пристрою в тому, що воно не дає можливості автоматичного вимкнення насоса. Щоб зупиняти подачу води в резервуар, виготовляють сигналізатори з використанням магнітів і герконів.
