Цоколь Е27 та Е14 міньйон: типи, розміри та особливості

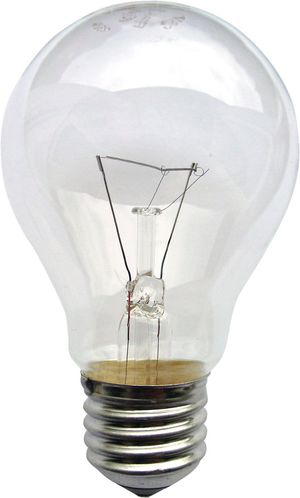

Едісон-цоколь (ЕЦ) – стандартне гніздо для лампочок. Він був розроблений Томасом Едісоном і отримав ліцензію в 1909 році під торговою маркою Mazda. Зазвичай лампи мають праві різьбові металеві підстави (Ковпачки), які вставляються в відповідні різьбові гнізда (власники ламп). Для світильників, що живляться від змінного струму, нитка підключається до нейтралі, а контакт на нижньому кінці підстави підключається до мережі.

Історія походження

Ранні виробники ламп в США використовували різні і несумісні бази. У Thomson-Houston Electric Company використовувалася різьбова шпилька в нижній частині гнізда і плоске контактна кільце. База Sawyer-Mann або Westinghouse використовувала пружинний кліп, який діє на канавки в підставі цибулини, і контактний штифт в нижній частині. Приблизно до 1908 року база Едісона була найбільш поширена в США, а решта почали зникати з ужитку.

У відповідь на патент Едісона Реджинальд Фессенден винайшов двоконтактний роз'єм для Всесвітньої виставки 1893 року. Інші підстави цоколів включають байонетний опору і підстава клина.

У більшій частині світу гвинти Едісона витіснили інші типи гнізд для загального освітлення. У перші дні електрифікації гвинти Едісона були єдиним стандартним роз'ємом, а прилади, були підключені до мережі змінного струму через світлові роз'єми. Сьогодні гвинтові роз'єми Едісон відповідають міжнародним стандартам.

типи цоколів

специфікації для всіх типів кріплення визначені в наступних публікаціях Американського національного інституту стандартів (ANSI) і Міжнародної електротехнічної комісії (IEC):

• Ковпаки – ANSI C81.61 і IEC 60061-1.
• Тримачі – ANSI C81.62 і IEC 60061-2.
• Датчики (для забезпечення взаємозамінності) – ANSI C81.63 і IEC 60061-3.
• Керівні принципи для електричних лампових балок, люмінесцентних ламп і датчиків – ANSI C81.64 і IEC 60061-4.

Як правило, ці два стандарти гармонізовані, хоча кілька типів гвинтових кріплень все ще визначені тільки в одному стандарті. В позначенні «Exx» «E» означає «Edison», а «xx» позначає діаметр в міліметрах, виміряний по піках різьблення на підставі, наприклад, E12 має діаметр 12 мм.

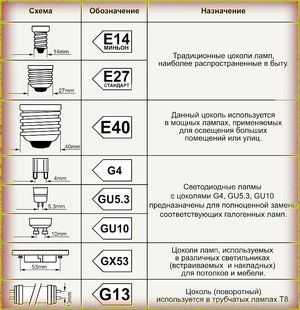

Існують чотири широко використовуються групи розмірів цоколів ламп:

• Канделябра: E12 Північна Америка, E11 в Європі.
• Проміжне: E17 Північна Америка, E14 (або цоколь міньйон, ES, SES) в Європі.
• Середній або стандартний: E26 (MES) в Північній Америці, E27 (ES) в Європі.
• Могул: E39 Північна Америка, E40 (Голіаф ES) в Європі.

Цоколь E26 і E27 зазвичай взаємозамінні, як і E39 і E40, оскільки різниця в діаметрі різьблення становить всього 1 мм. E11 і E12 не є взаємозамінними. Для деяких конкретних застосувань доступні інші полустандартние різьблення.

Велика база E39 «Могул» і E40 «Голіаф» використовується у вуличних ліхтарях і надпотужних світильниках (наприклад, в трифазному режимі на 100/300/300 Вт). У зонах, що настають за Національним електричним кодексом США, світильники загального призначення потужністю понад 300 Вт не можуть використовувати підставу E26 і замість цього повинні використовувати підставу E39, то пристрої потужністю 300 Вт можуть використовувати будь-яку з них.

Світильники середнього розміру (MES) для 12 V також випускаються для транспортних засобів. Раніше знаки екстреного виходу також використовували проміжну базу, Але правила США і Канади тепер вимагають довговічні і енергозберігаючі світлодіоди. Середні гвинтові підстави не повинні витримувати струм більш 25 ампер.

Підстави E29 «Admedium» використовуються для спеціальних застосувань, Наприклад, для ламп з ультрафіолетовим випромінюванням. У країнах, які використовують 220-240 вольт змінного струму для внутрішнього використання, стандартний Е27 цоколь і невеликий Е14 цоколь – найбільш поширені розміри гвинтових кріплень, вони поширені у всій континентальній Європі і Китаї.

У 120-вольтової Північній Америці, 100-вольтової Японії і Тайвані, стандартний розмір для світильників загального призначення – E26. E12 зазвичай використовується для виготовлення канделябра. E17 також іноді використовується, в невеликих настільних лампах, а іноді і на нових стельових вентиляторах. Різдвяні вогні використовують різні розміри підстав E17 для ламп C9, E12 для ламп C7, E10 для багаторічних серійних C6-лампових наборів в США і зовсім іншу клинову основу для міні-світильників T13 / 4. Протягом короткого часу ці міні-світильники були виготовлені з використанням гвинтових підстав E5.

Крихітний розмір E5 або E5.5 використовується тільки для наднизьких напруг, таких як внутрішнє освітлення для будівель, і модельні транспортні засоби, такі як модельні поїзда. Їх часто називають «гороховими цибулинами», тому що вони мають форму глобуса, але зазвичай вони нагадують міні-різдвяні цибулини або великі «зернові пшеничні» цибулини.

Лампочки E10 є звичайними для ліхтарів на батарейках, як і байонетні кріплення (хоча вони зазвичай утримуються з круглим фланцем, розташованим там, де підставу відповідає лампі). База E11 іноді використовується для галогенних світильників потужністю 50/75/100 Вт в Північній Америці, де вона називається «міні-банок».

Більшість гвинтів Edison мають праві різьблення (лампа повертається за годинниковою стрілкою для затягування), але іноді використовуються гвинти з лівою різьбою, Зазвичай для нестандартного напруги або потужності. Це запобігає використанню неправильної лампи, яка може привести до пошкодження. Громадські місця, такі як вокзали і метро, ​​використовують лампочки з лівою різьбою, щоб перешкоджати крадіжці ламп для використання в звичайних світильниках.

Інші види використання

В якості вихідного отвору (наприклад, для тостерів) використовувалося гвинтове гніздо Edison, коли електромережі все ще використовувалися головним чином для освітлення, і до того, як мережеві розетки стали звичайним явищем.

У Північній Америці плавкі запобіжники використовувалися в будівлях, підключених до 1960 року. Ці базові запобіжники Едісона вкручувались в гніздо для запобіжників, подібне лампам розжарювання Edison.

У деяких адаптерах для настінних розеток використовується гвинт Edison, що дозволяє розетки стати незаземленої (наприклад, для установки різдвяних вогнів тимчасово через ганок) або для створення перемикача з двома виходами або для його розмикання для двох ламп. Інший адаптер може зробити стінну розетку в тримач лампи (гніздо лампи).

Було виготовлено різні інші аксесуари, В тому числі детектор диму, який заряджається протягом декількох годин і триває кілька днів або тижнів після цього, і все ще дозволяє підключеної лампочці працювати нормально. Там також була електроніка, яка прилипала до кінця підстави гвинта і дозволяла піднятою лампі блимати, наприклад, щоб привернути увагу гостей, що прибувають або аварійних транспортних засобів.

Застосування в приладах

Трифазні лампи мають суфікс d для позначення подвійних контактів, зазвичай E26d або E27d, рідко E39d. Другий контакт використовується для нижньої нитки розжарювання всередині пристрою. Цей додатковий контакт – кільце, розташоване навколо основного контакту. На відміну від байонетнимроз'ємів гнізд, тристоронні і звичайні лампи взаємозамінні.

Маленький гвинт Edison має дев'ять ниток на дюйм або близько 2,8 мм на різьбу. Середній гвинт Edison має сім ниток на дюйм або близько 3,6 мм на різьбу. У США закон про енергетичну незалежність і безпеку 2007 року для підвищення енергоефективності застосовується тільки до середнього гвинта Едісона, все решта вважаються «спеціальними» лампами.

Діазонд-запобіжники DII використовують одну і ту ж різьблення E27 в якості стандартних ламп 230 В, але мають більш довге тіло і не можуть бути угвинчені в тримач лампи (гніздо). Підстава лампи занадто коротке для контакту з нижньою клемою держателя запобіжника. Однак можливо вкрутити тримач запобіжника DII без запобіжника в тримачі лампи типу цоколя E27.

Ряд недоліків підстави гвинтів в порівнянні з байонетним кріпленням:

• Металевий гвинт сам утворює один з контактів для ланцюга.Якщо система освітлення неправильно підключена або лампа підключена до неполярной розетки, металевий гвинт може стати рухомим що становить небезпеку ураження електричним струмом всіх, хто намагається замінити лампу.
• Можливе надмірне закручування гвинта, ризикуючи зламати лампу або відділення скла від металевого підстави і залишити підставу в гнізді, особливо при подальшому спробі відкрутити його.
• Якщо лампа слабшає в розетці через вібрації або підтягування, вона може втратити контакт з центральним контактом і припинити роботу, поки вона не затягнеться. Байонетний тип стійкий до вібрації і значно рідше ставати вільним.
• Оскільки металева різьба несе струм, будь-яка дуга може зам'яти нитку.
• Вгвинчування і відкручування лампи прикладають більше зусиль до скляного конверту.
• При фіксації чого-небудь з підключеним кабелем, той буде скручуватися при повороті гвинта.

Ряд переваг цих підстав:

• Гвинтові підстави більш підходять для ламп малого розміру.
• Лампочка, повністю угвинченим в будинок, надійніше, ніж лампочка з байонетним кріпленням.
• Волога і сміття менш схильні до контактам з гвинтовою базою.
• Пружинні контакти не потрібні на гвинтових базових лампах (натяг пружини має не тільки забезпечують хороший контакт, але також повинні надійно утримувати лампу в байонеті).

Типи цоколів ламп освітлення постійно удосконалюються. Купуючи світильник або вибираючи лампочку для нього, необхідно звертати увагу на цоколь, який використовується в світильнику.
