Способи виготовлення антени з пивних банок своїми руками

Кабельні канали, супутникове телебачення і стільниковий зв'язок аж ніяк не є гарантами постійного надійного прийому телевізійного сигналу. Коли цивілізація виявляється безсила або відступає перед природними або техногенними катаклізмами непереборного характеру, на допомогу приходять роками перевірені методи. Одним з них є виготовлення антени з пивних банок.

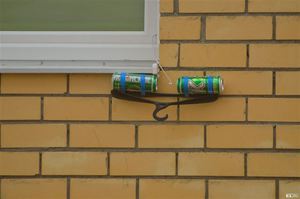

ТВ-прийом на швидку руку

При наявності всіх необхідних інструментів і матеріалів, яких знадобиться не так вже й багато, змайструвати найпростішу антену з пивних банок своїми руками можна протягом чверті години, а то й швидше. Навіть якщо ця необхідність виникла в пожежному порядку, можна ще встигнути додивитися футбольний матч або улюблений серіал. А в звичайному режимі можна спорудити і такий пристрій, який за якістю прийому не буде поступатися заводським моделями.

Елементарна ТВ-антена збирається так:

1. Потрібно знайти пару порожніх алюмінієвих ємностей з-під будь-якого напою, клейку стрічку, шматок кабелю, два самореза або шурупа, ніж, викрутку, плоскогубці, дерев'яну дощечку і штекер. Без частини всього цього можна обійтися, але тоді знадобляться паяльні приналежності.
2. Банки примотати на дошку верхніми сторонами один до одного, залишивши між ними зазор в декілька сантиметрів.

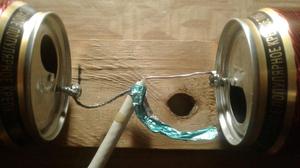

3. Зачистити кабель. Прикріпити його оплетку і серцевину до різних ємностей. Найпростіше їх пригвинтити, але тільки якщо на місці є язички. Коли їх немає, доведеться спочатку сплюснути плоскогубцями верхівки банок ближче до одного з країв. Якщо ж не підходить і цей варіант, тоді потрібно пустити в справу паяльник і припой.
4. Приєднати штекер.
5. Повертаючи дощечку з ємностями, слід націлити сигнал і домогтися найбільш якісної картинки.

Найбільш слабким місцем в такий ручний експрес-антени є штекер. Він далеко не завжди може виявитися під руками. Можна обійтися і без цього пристосування, але тоді кабель доведеться безпосередньо кріпити в телевізійне гніздо, що загрожує псуванням техніки.

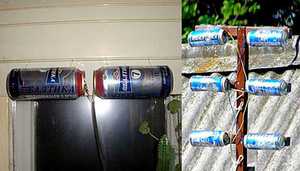

Стаціонарний вуличний приймач сигналу

Ручна телеантена з пивних банок, звичайно, є лише тимчасовим варіантом, хоча з її допомогою навіть в умовах мегаполісу можна досягти стійкого сигналу в квартирі і вийти на основні федеральні канали. Для заміського будинку або дачі такий пристрій може не підійти. Власникам приватної нерухомості варто зайнятися конструюванням стаціонарної антени. Вона мало чим відрізняється від найпростішого аналога, але ускладнення конструкції тягне за собою і додаткову роботу:

1. Вуличний приймач потрібно захистити від дощу. Зробити це можна за допомогою пластикових пляшок.
2. Найбільш простий варіант – помістити банки в бутлі з обрізаними днищами і горловинами. Знизу краще відразу зробити отвори для стоку води.
3. Більш надійний спосіб: відрізати тільки шийку, а після кріплення алюмінієвої частини припаяти його назад за допомогою розпеченого металевого предмета. При цьому, правда, може більше постраждати якість сигналу.
4. На збірку садово-дачного приймача можна пустити вже не дві, а десяток і більш ємностей. Розташувати їх бажано в послідовному порядку на одній лінії, роблячи ставку на кількість. Але можна використовувати кілька горизонтально розташованих по відношенню один до одного перемичок з двома банками на кожній.
5. При використанні великої кількості ємностей кабель кріпиться не до кожної з них, а до з'єднує їх проводам.

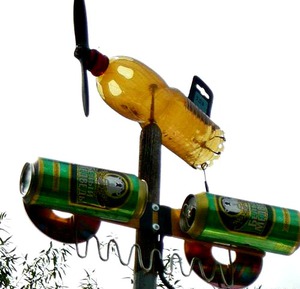

6. Щоглу для сільської конструкції потрібно поставити якомога вище (так з'явиться більше шансів на безперебійний прийом). Для забезпечення стійкості на неї можна пустити металеву вісь, але перемички краще робити дерев'яними. Не варто нехтувати і простою системою заземлення.

на дачну антену можна пустити і звичайні бляшані консервні банки.Ефект від їх використання навряд чи буде менше. Але потрібно враховувати, що вони швидко іржавіють, а це позначається на довговічності пристрою.

Важливі дрібниці для стійкого ефекту

Мало знати, як зробити антену з пивних банок. Для забезпечення ефективності експлуатації необхідно ще в процесі її виготовлення дотримуватися деякі додаткові правила. При уявній незначності саме «дрібниці» здатні вплинути на якість роботи приймача. Потрібно мати на увазі:

1. Для вулиці гвинтовий кріплення краще пайки. Останню можуть привести в непридатність перші серйозні холоди, а на дах взимку з паяльником НЕ полізеш.

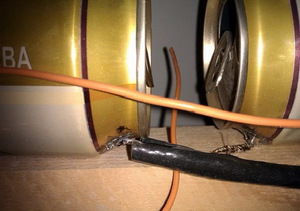

2. Якщо вибір залишився за пайкою, то серцевину і оплетку необхідно перед початком її проведення облуди. Це забезпечить додаткову гарантію від окислення сполук.
3. Саморізи, гайки і шурупи краще підібрати з нержавіючих матеріалів. Додатково зверху варто капнути на кожне кріплення трохи волого і морозостійкого клею або епоксидної смоли.
4. При закріпленні шурупами на кінчиках обох жив зручніше зробити петлі.
5. Оголені залишки кабелю при пайку і привинчивания потрібно ізолювати.

Місце розводки кабелю також добре додатково заізольовані, але так, щоб при необхідності його можна було легко розкрити. Підійде пластикова кришка відповідного розміру, поставлена ​​на саморіз і промазав по краях герметиком. Зняти таку панель просто, а від зовнішніх впливів вона захищає непогано.

Налаштування саморобного пристрою

Перед тим як зробити антену з банок, деякі фахівці рекомендують вивчити таблицю телевізійних частот і звернути увагу на деякі інші зовнішні чинники прийому. Саме від цього будуть залежати форма і розмір приймача. У більшості випадків якість роботи пристрою перевіряється тільки практикою. Домашньому майстру-настройщик необхідно знати:

1. Якісні сигнали, на які варто розраховувати, – це ті, що можна отримати в умовах прямої видимості передавальної вишки. Чим вона ближче і вище, тим більше шанс гідного прийому, хоча безпосередня близькість до неї швидше створює проблеми і перешкоди, ніж приносить користь.
2. Вважається, що приймач повинен бути розташований однієї зі своїх широких площин у напрямку до вишці.
3. Жорстку фіксацію конструкції можна відкласти до того етапу, поки за допомогою прокрутки антени і її пересування по висоті не буде визначено кращий стан.
4. Як тільки приймач остаточно закріплений, тонку доведення можна довірити сучасну техніку. Для цього використовується функція автонастройки.

В окремих випадках майстри спочатку залишають між банками певний зазор, який, як і довжину пристрою, можна вирахувати за таблицями частот, або намагаються з'ясувати оптимальну відстань між ними в процесі настройки. І те й інше є зайвим, оскільки основні параметри прийому залежать не від цього. Головне тут полягає в тому, щоб і монтаж, і демонтаж (при необхідності) було зручно робити.

Саморобні антени здатні стояти роками і десятиліттями за умови догляду за ними. Навряд чи вони можуть влаштувати тих, кому потрібні сотні розважальних каналів. Але для перегляду новин та основних каналів їх більш ніж достатньо, особливо в сільській місцевості.
